Сравнительные отливки: материалы и циклы прокалки
В серии использовали JEWELRY WAX Green / EWIC-3000, Citrus Cast Orange и Citrus Cast Lime и четыре разных цикла прокалки. Задача — на реальных отливках посмотреть две вещи отдельно: как меняется результат при изменении режима печи и какие различия между фотополимерами проявляются при максимально близких остальных условиях.
Prestige Optima · 38% воды
Смешивание под вакуумом: около 3–4 минут, затем короткая вибрация. Схватывание — 30 минут, сушка — 3 часа. В печь ставили уже высушенную опоку.
Латунь Л63 · 1000 °C
Indutherm VC-400, графитовый тигель и защитная среда. Температуру металла выбрали с расчётом на одновременное заполнение тонких и массивных моделей.
В двух опоках — три материала на одной ёлке
Когда разные фотополимеры находятся в одной опоке, для них совпадают формомасса, замес, схватывание, прокалка и заливка. Это не убирает различия печати самих моделей, но заметно сокращает число переменных при оценке результата в металле.
Материалы рассматриваются на равных. JEWELRY WAX Green / EWIC-3000 здесь не «эталон», а хорошо знакомый участник сравнения, который помогает понять масштаб различий на тех же моделях и в тех же литейных условиях.
Одного «правильного цикла прокалки» нет
Эта серия заодно показывает то, что важно учитывать при работе с выжигаемыми фотополимерами: рабочие программы печи могут заметно отличаться друг от друга.
В четырёх опоках использовали четыре разных режима прокалки. Во всех четырёх случаях были получены отливки, но качество поверхности и поведение сложных моделей различались. Поэтому сам по себе график не бывает «правильным» только потому, что похож на один известный цикл.
Цикл должен в конкретных условиях обеспечить удаление фотополимера и продуктов его разложения, не разрушить формомассу, прогреть опоку по сечению и привести её к температуре, подходящей для заливки. На результат влияют печь и воздухообмен, размер и загрузка опоки, формомасса, геометрия моделей и температура опоки при литье.
Для каждой опоки сначала показан график цикла, ниже — точная таблица подъёмов и выдержек. Так проще и сравнивать режимы между собой, и быстро считать цикл в работе.
Первое сравнение Orange и Lime
В этой опоке EWIC не было. Оранжевые модели в протоколе отдельно отмечены как переэкспонированные, поэтому результат №1 нельзя использовать как чистое сравнение двух цветов.
| Температура | Подъём | Выдержка |
|---|---|---|
| 90 °C | 30 мин | 2 ч |
| 130 °C | 30 мин | 4 ч |
| 620 °C | 1 ч | 1 ч |
| 760 °C | 30 мин | 3 ч |
| 640 °C по таблице протокола | 1 ч | литьё |

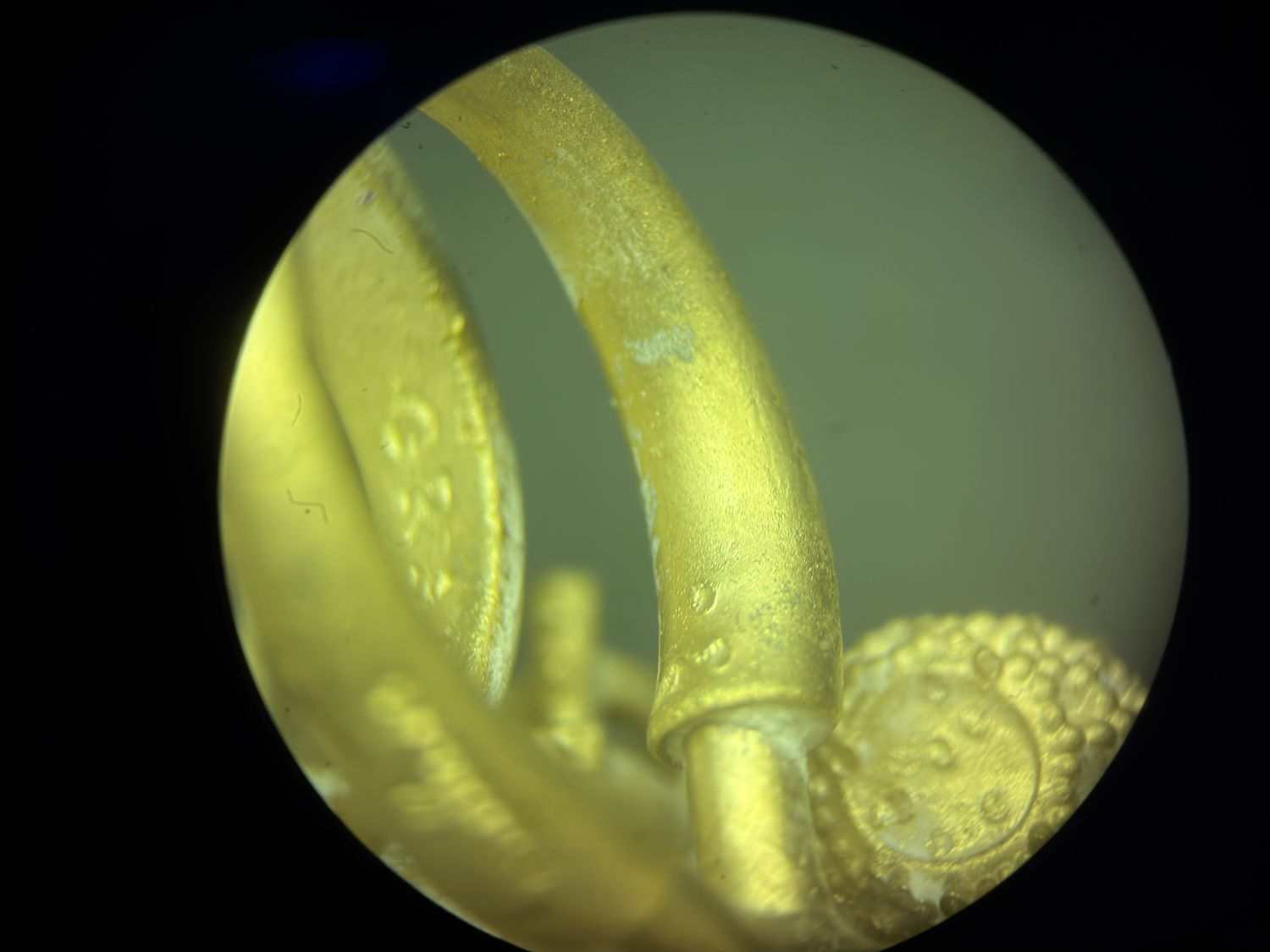

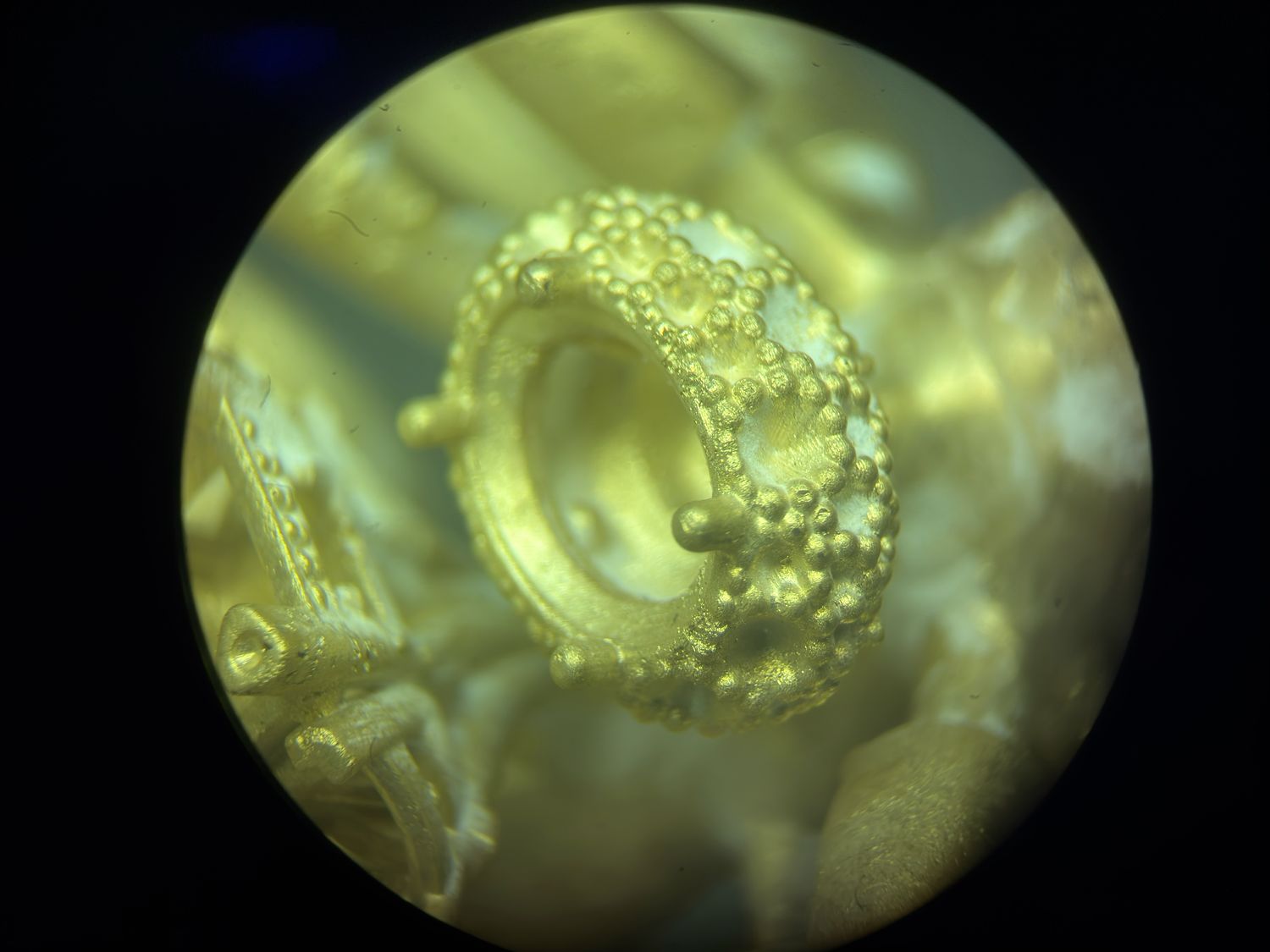

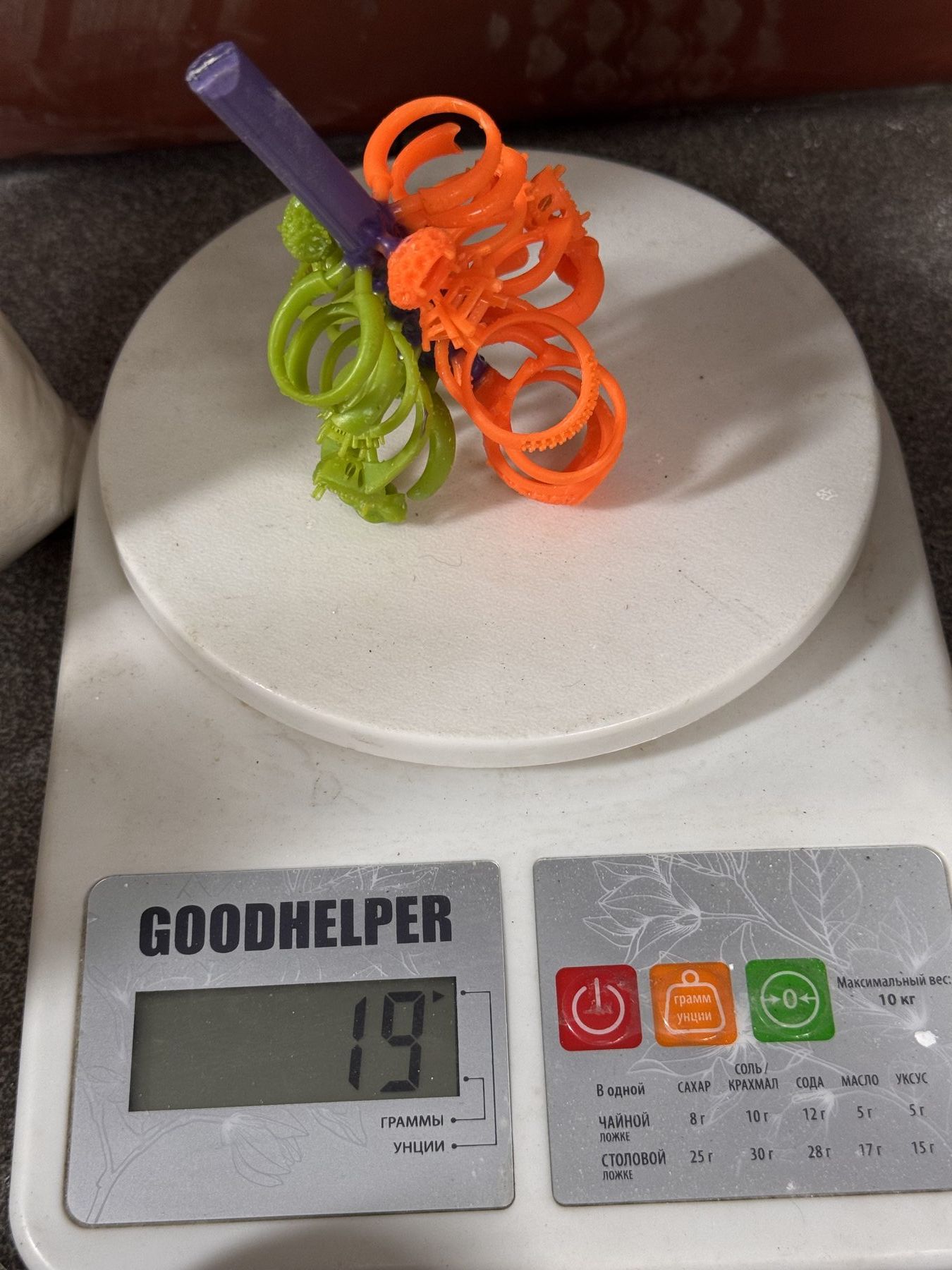

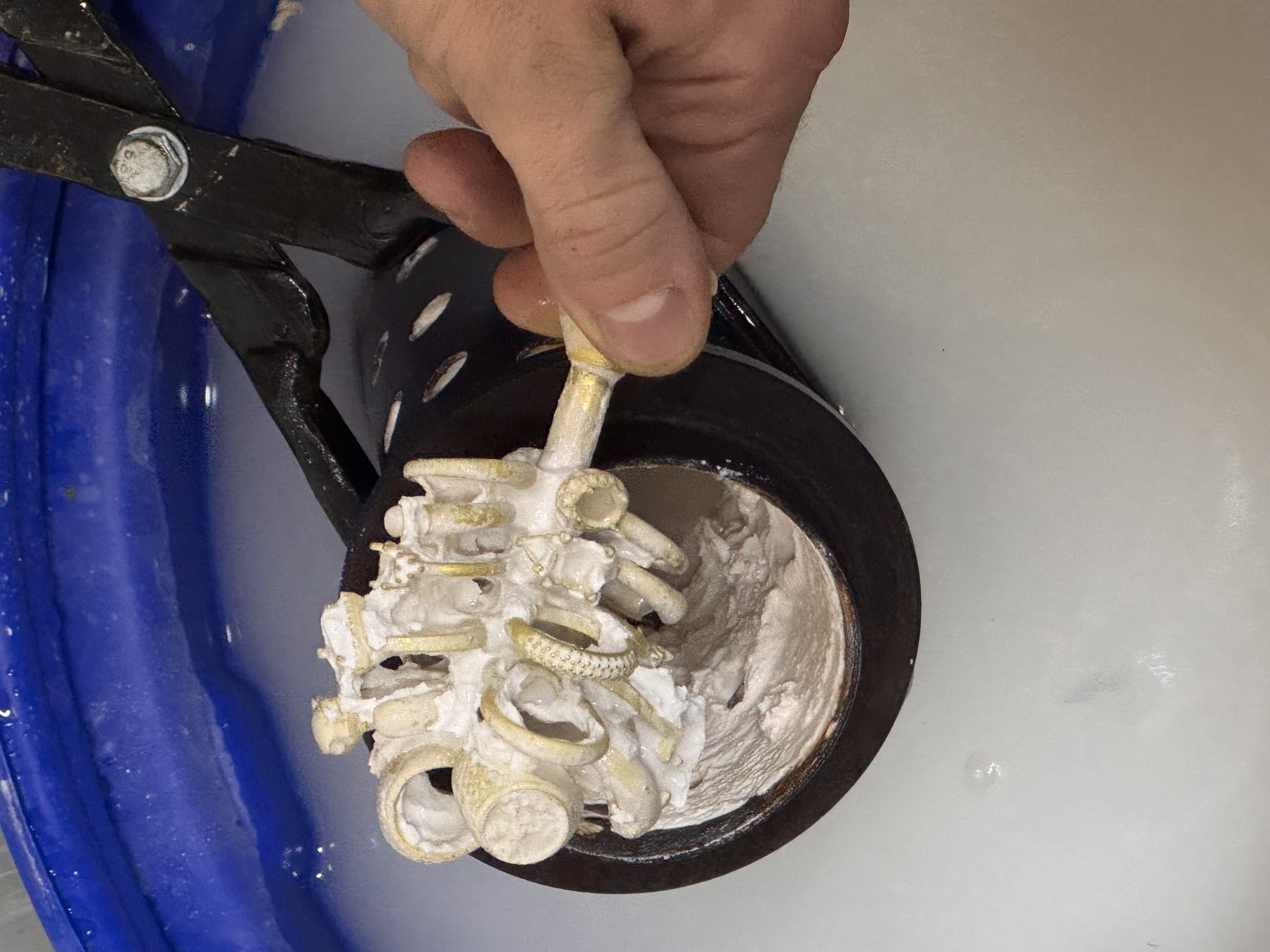

Что было на одной ёлке и что получилось

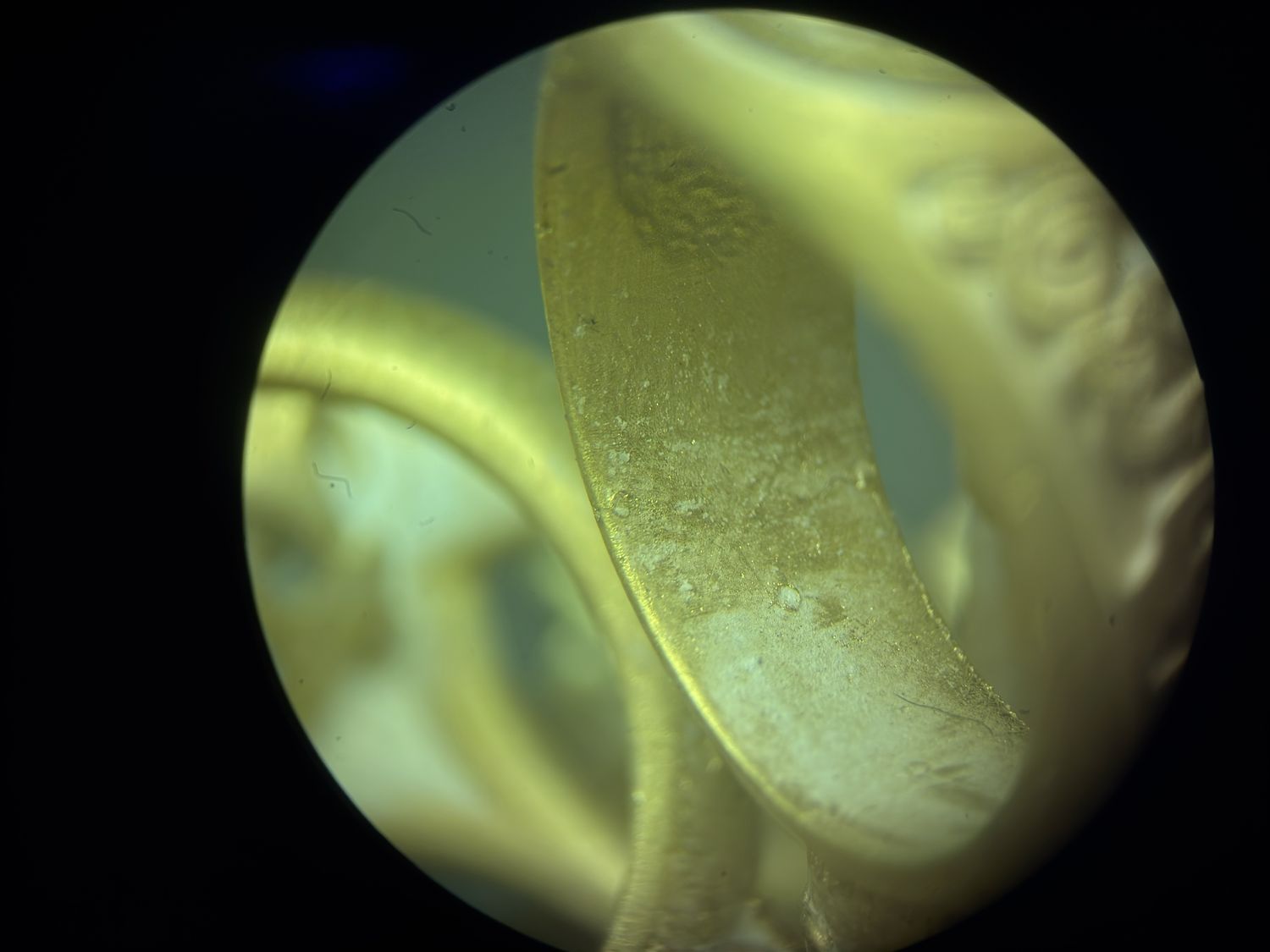

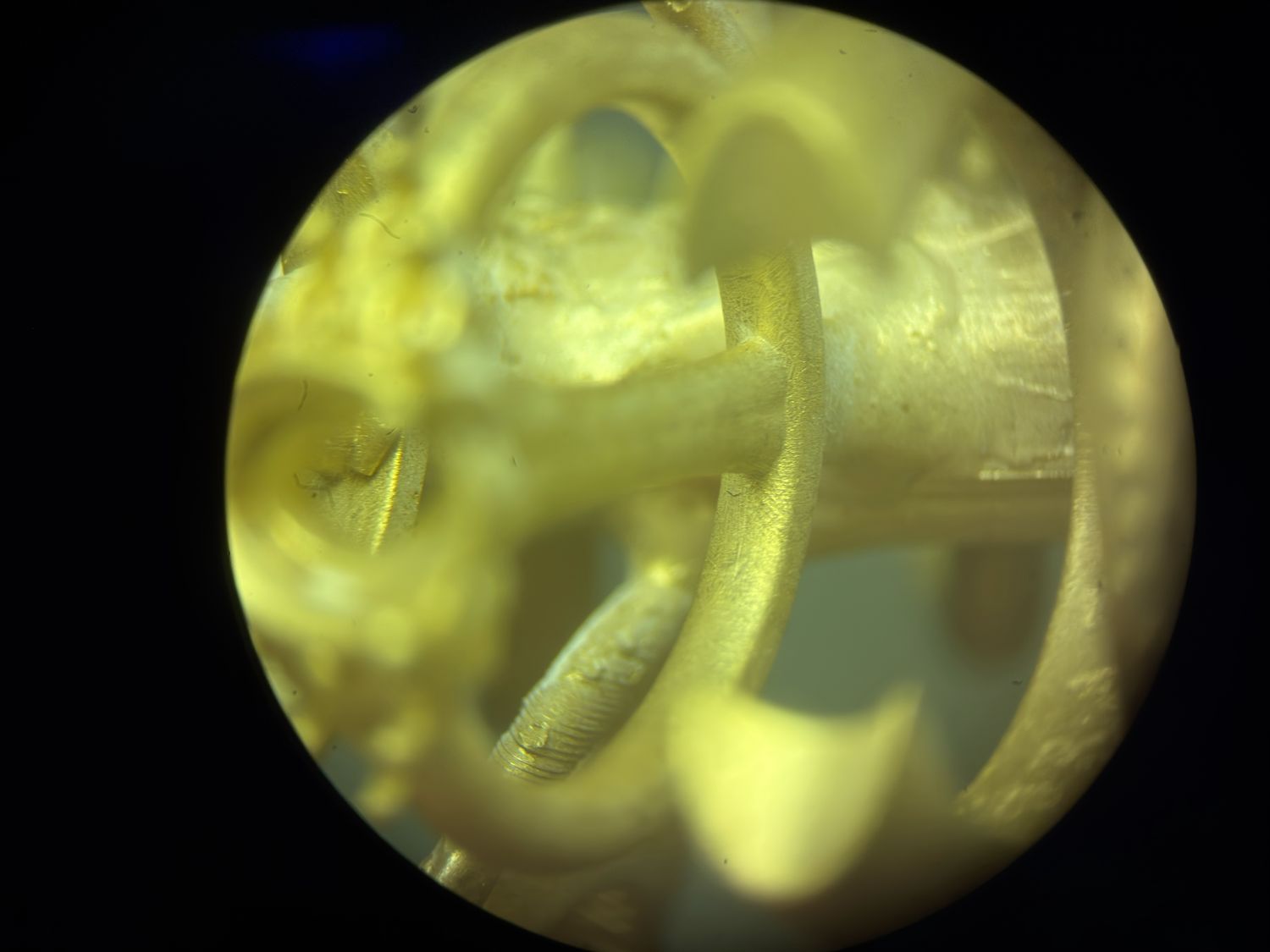

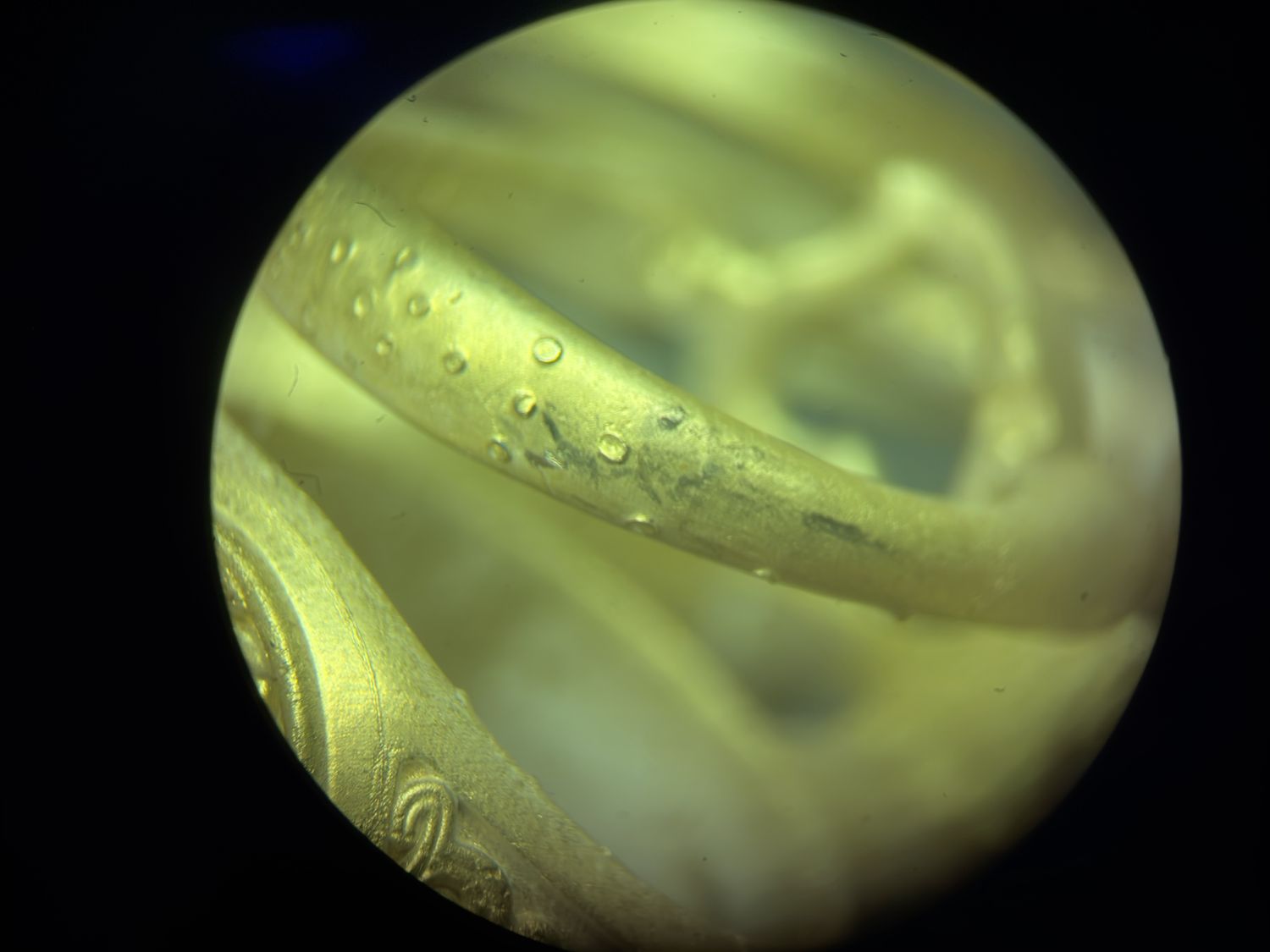

Citrus Cast Lime

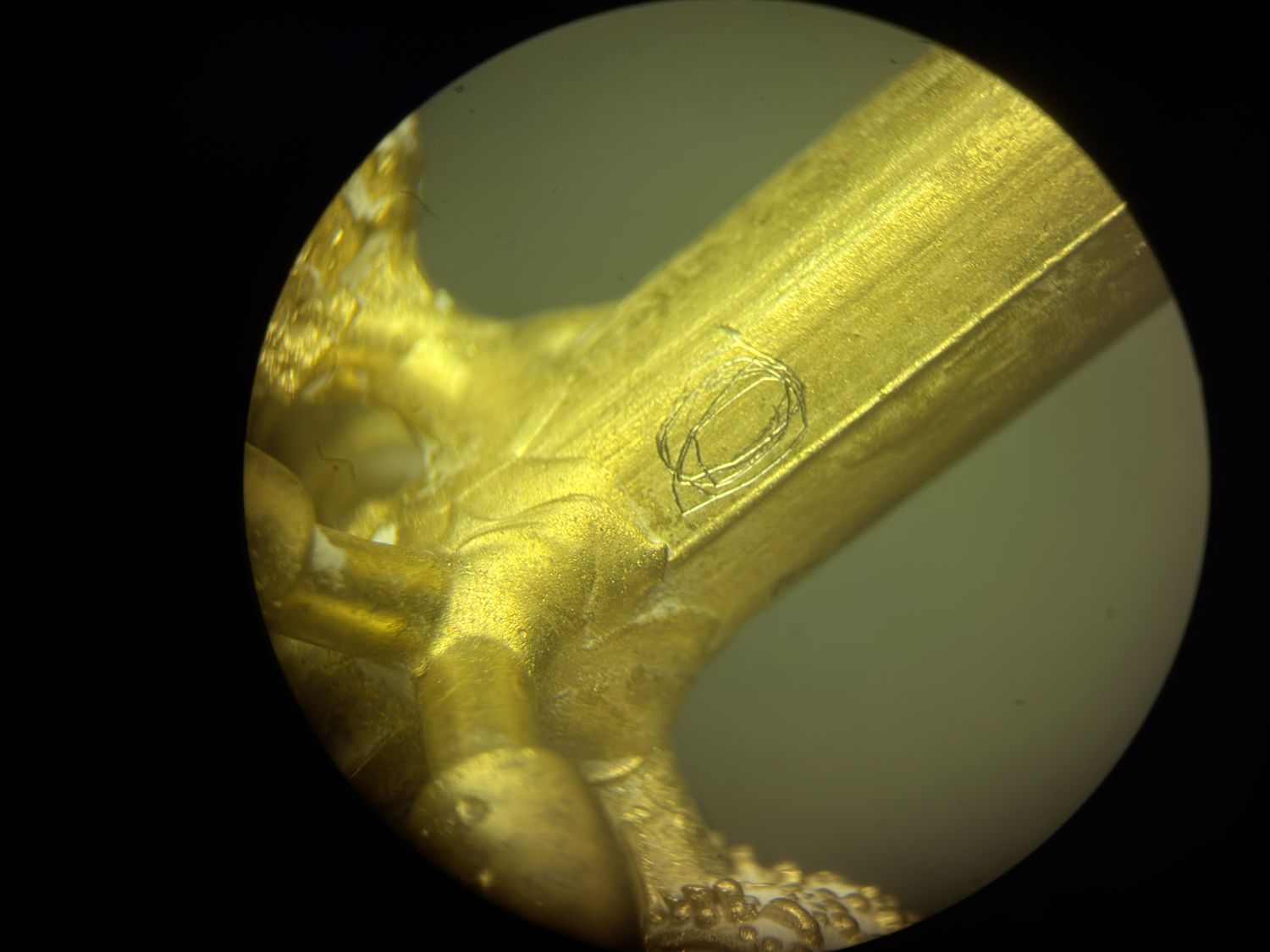

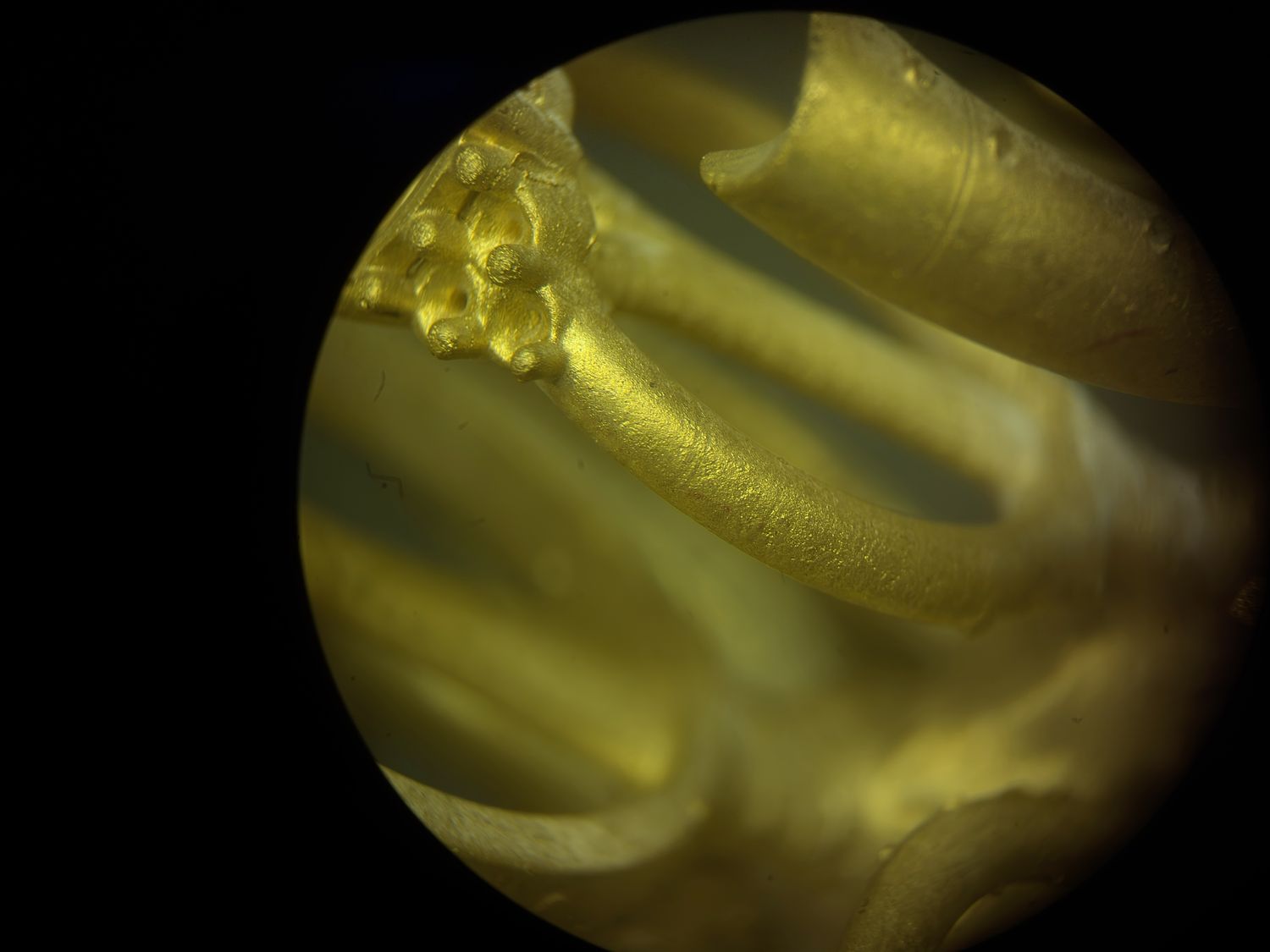

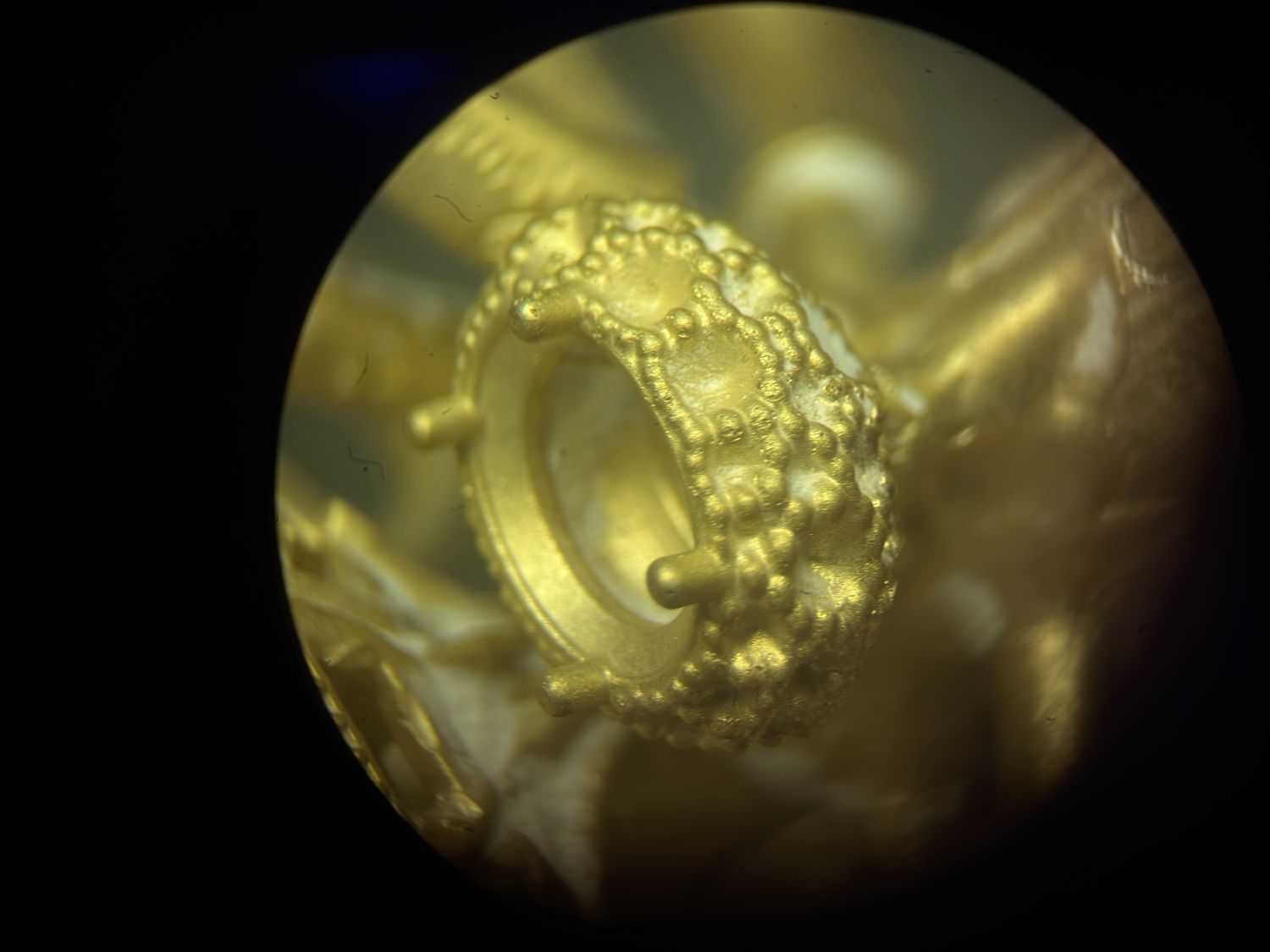

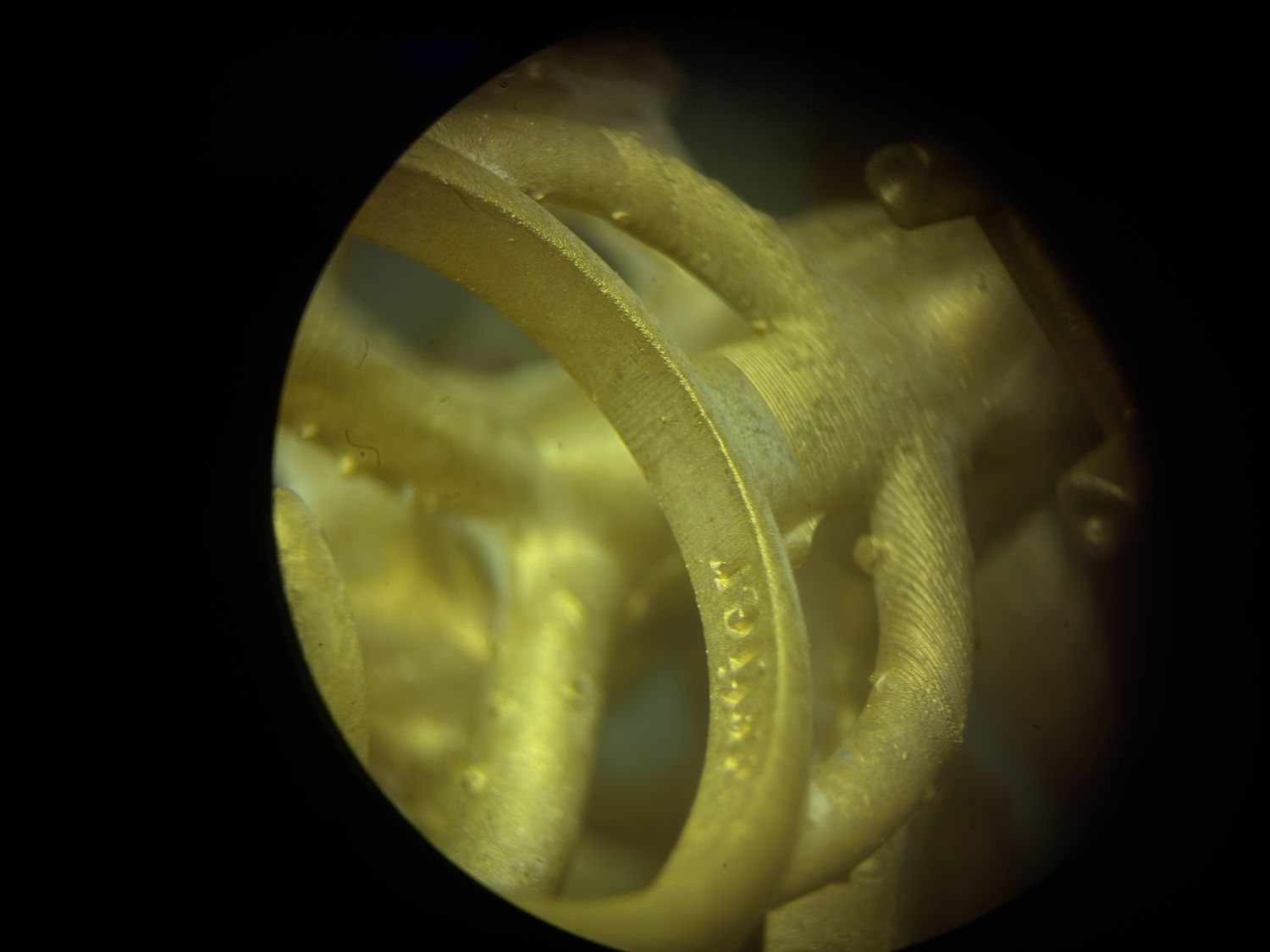

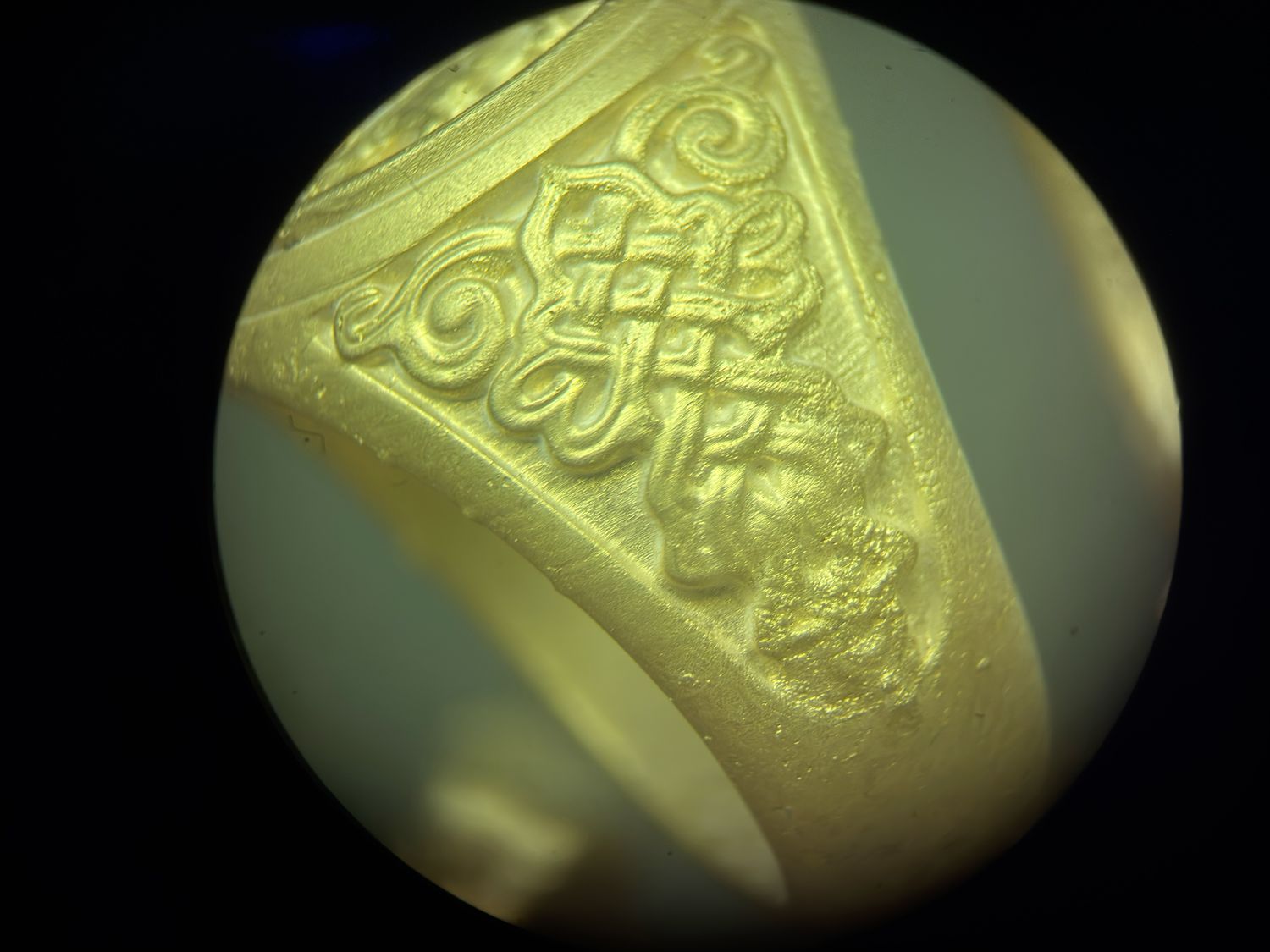

Citrus Cast Orange
EWIC, Lime и Orange на одной ёлке
Самая показательная отливка серии по оценке испытателя. Все три материала прошли одну и ту же формовку, прокалку и заливку.
| Температура | Подъём | Выдержка |
|---|---|---|
| 130 °C | 30 мин | 4 ч |
| 550 °C | 40 мин | 2 ч |
| 780 °C | 30 мин | 4 ч |
| 580 °C | 1 ч 30 мин | литьё |
Именно этот режим испытатель назвал наиболее удачным по общему качеству. На значительной части моделей результат Citrus Cast сопоставим с привычным ему EWIC.

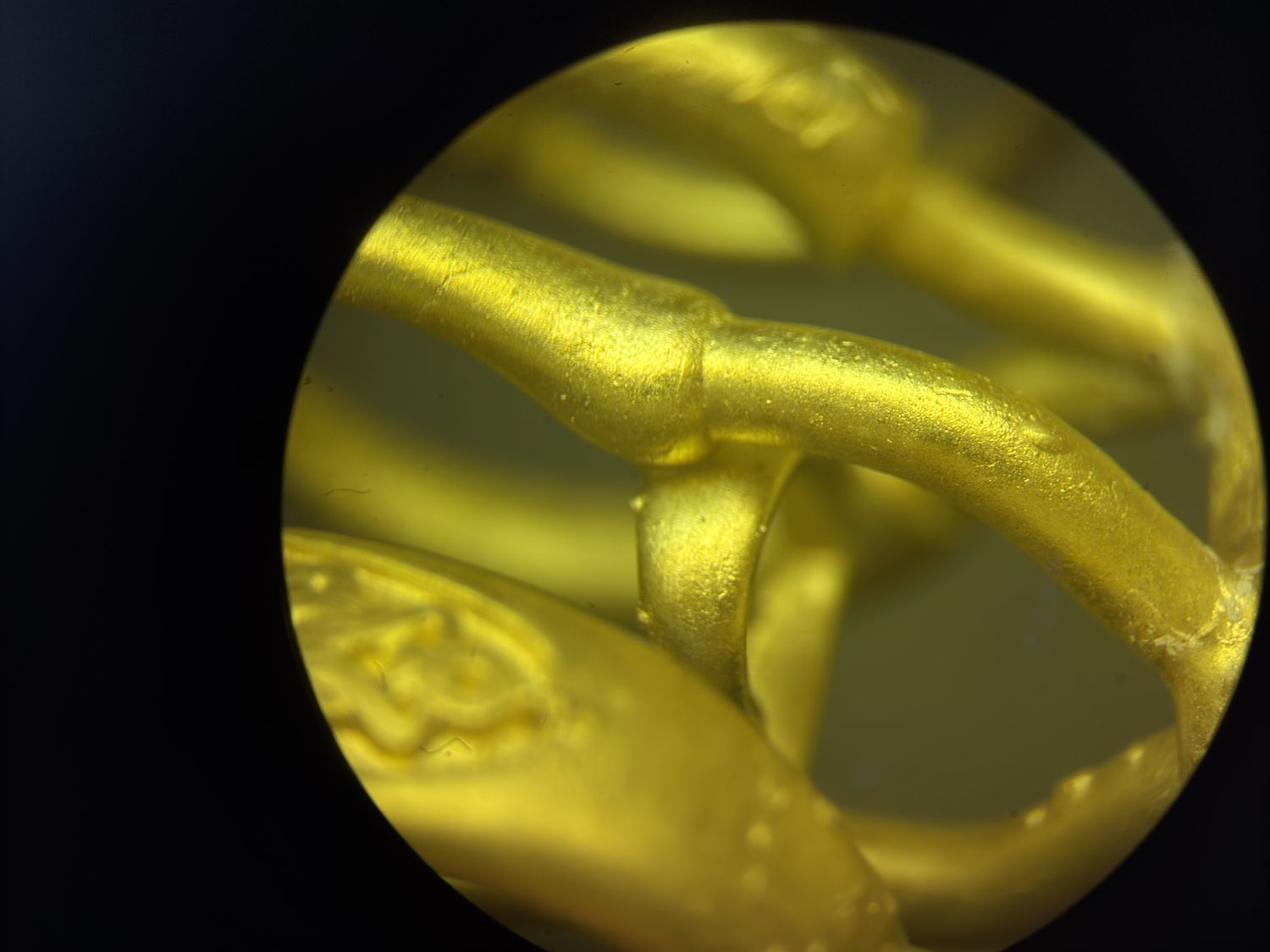

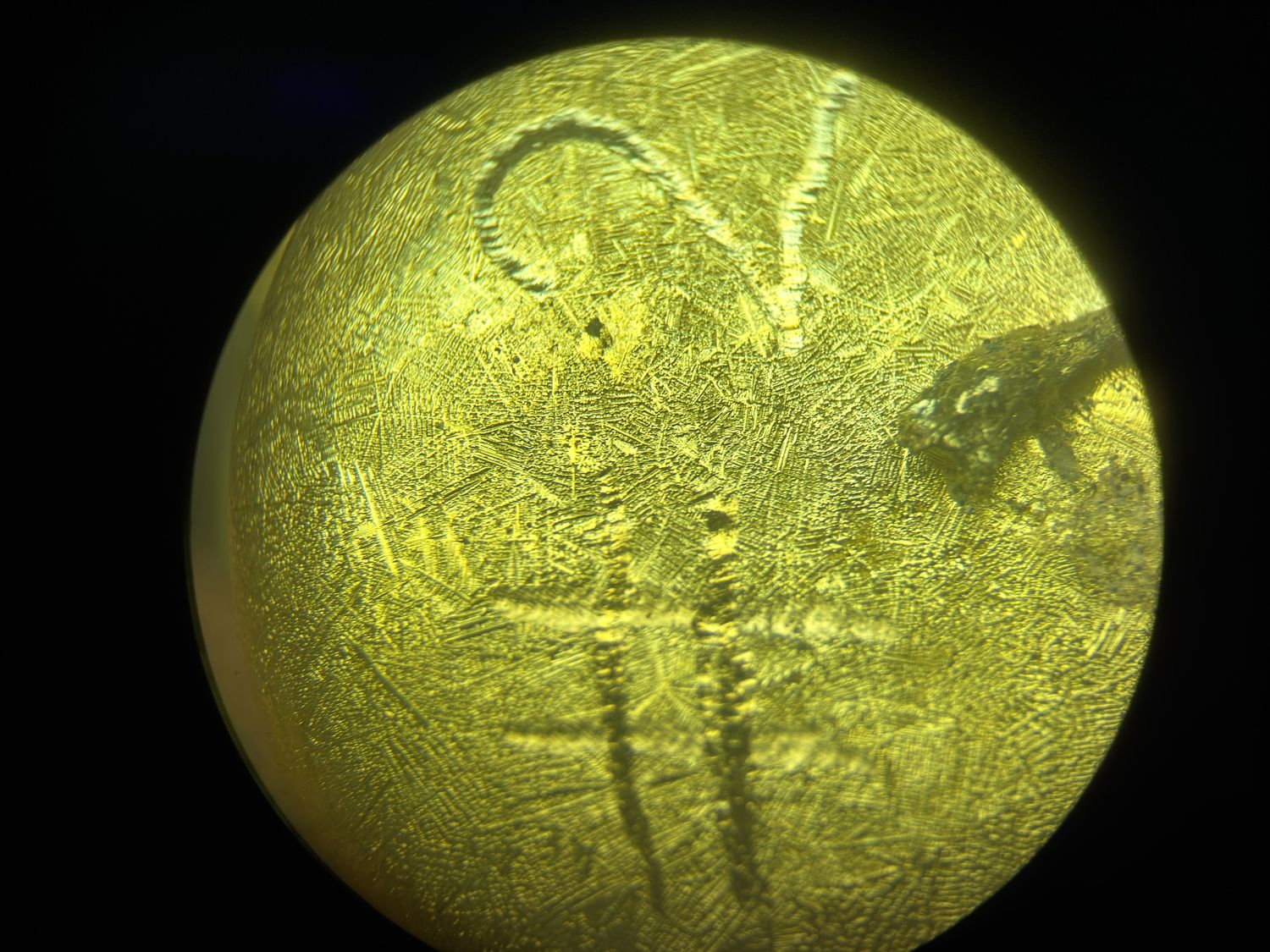

Прямое сравнение трёх материалов

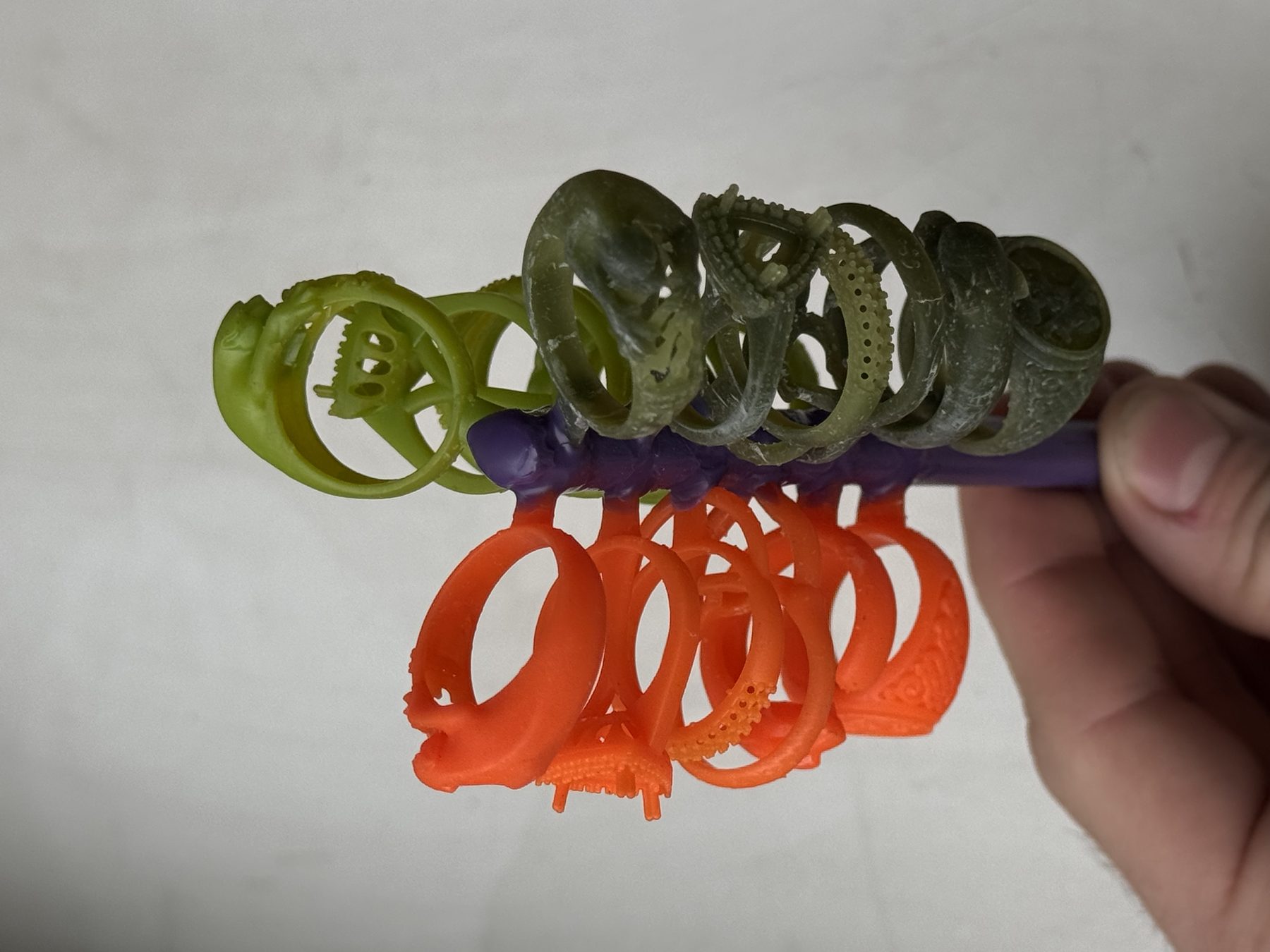

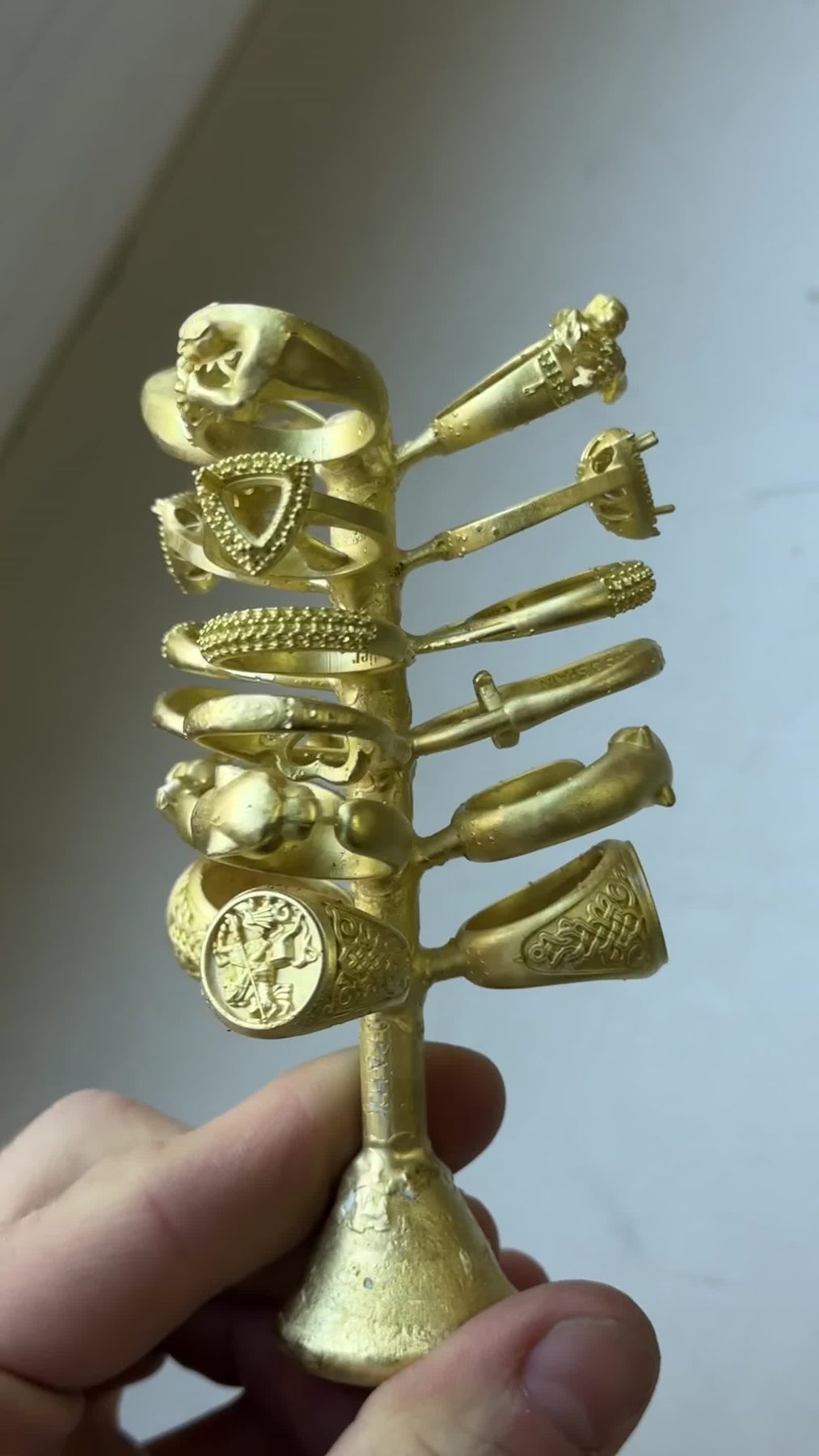

EWIC-3000, Citrus Cast Lime и Citrus Cast Orange находились на одной ёлке и прошли одну формовку, один цикл прокалки и одну заливку. Ниже — сначала расположение моделей на общей ёлке, затем отлитая ёлка и крупные фотографии результатов по каждому материалу.

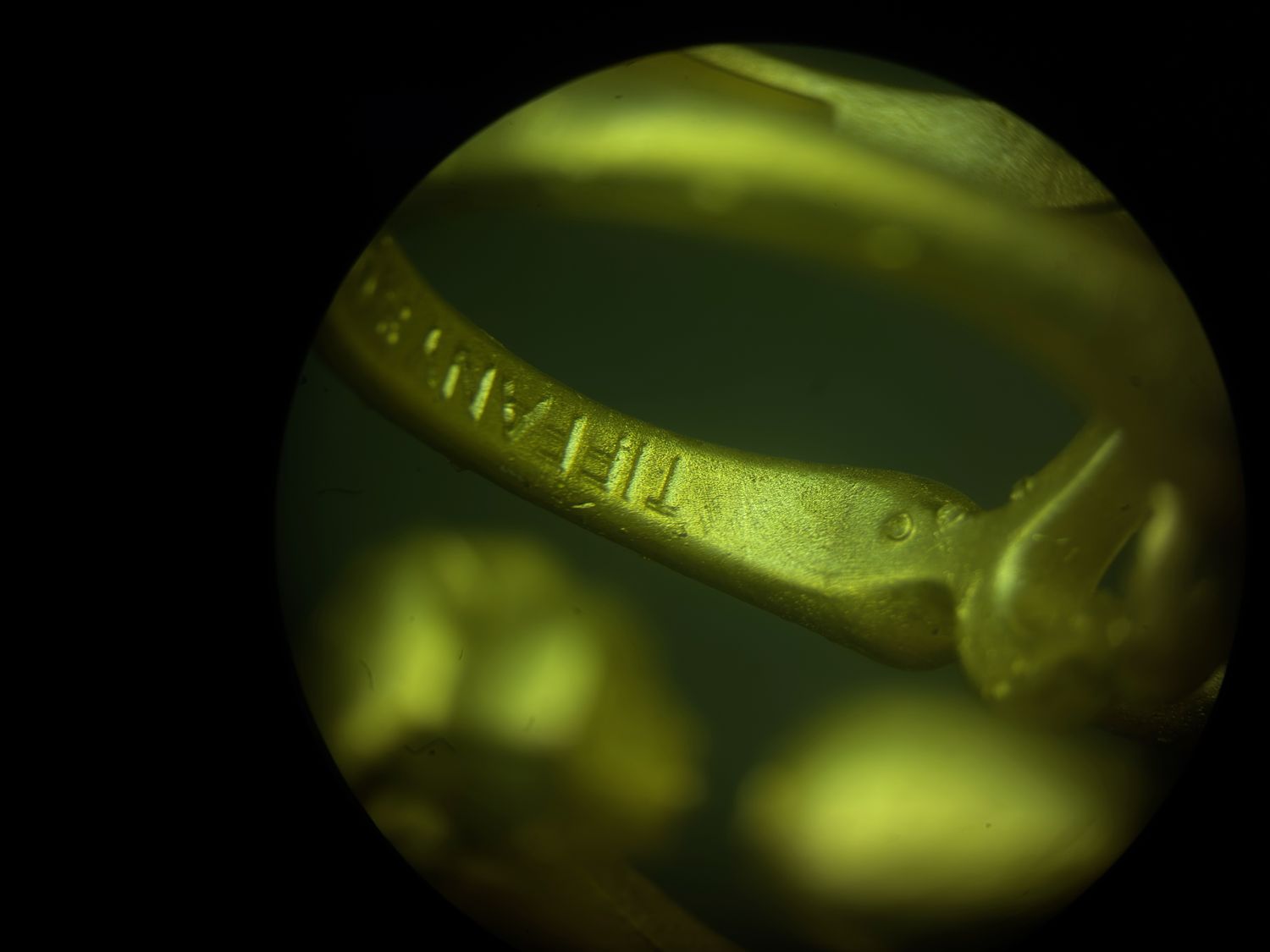

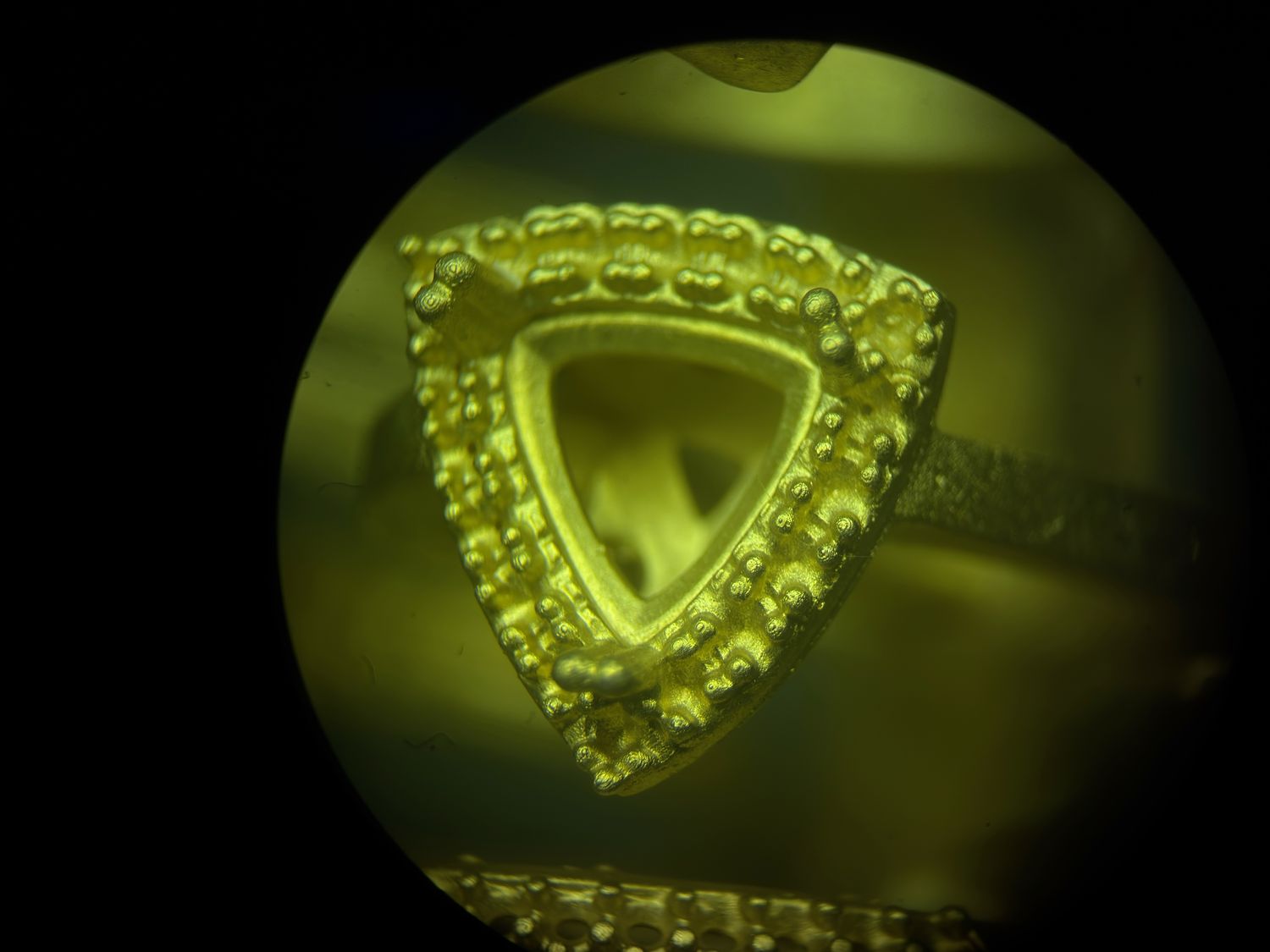

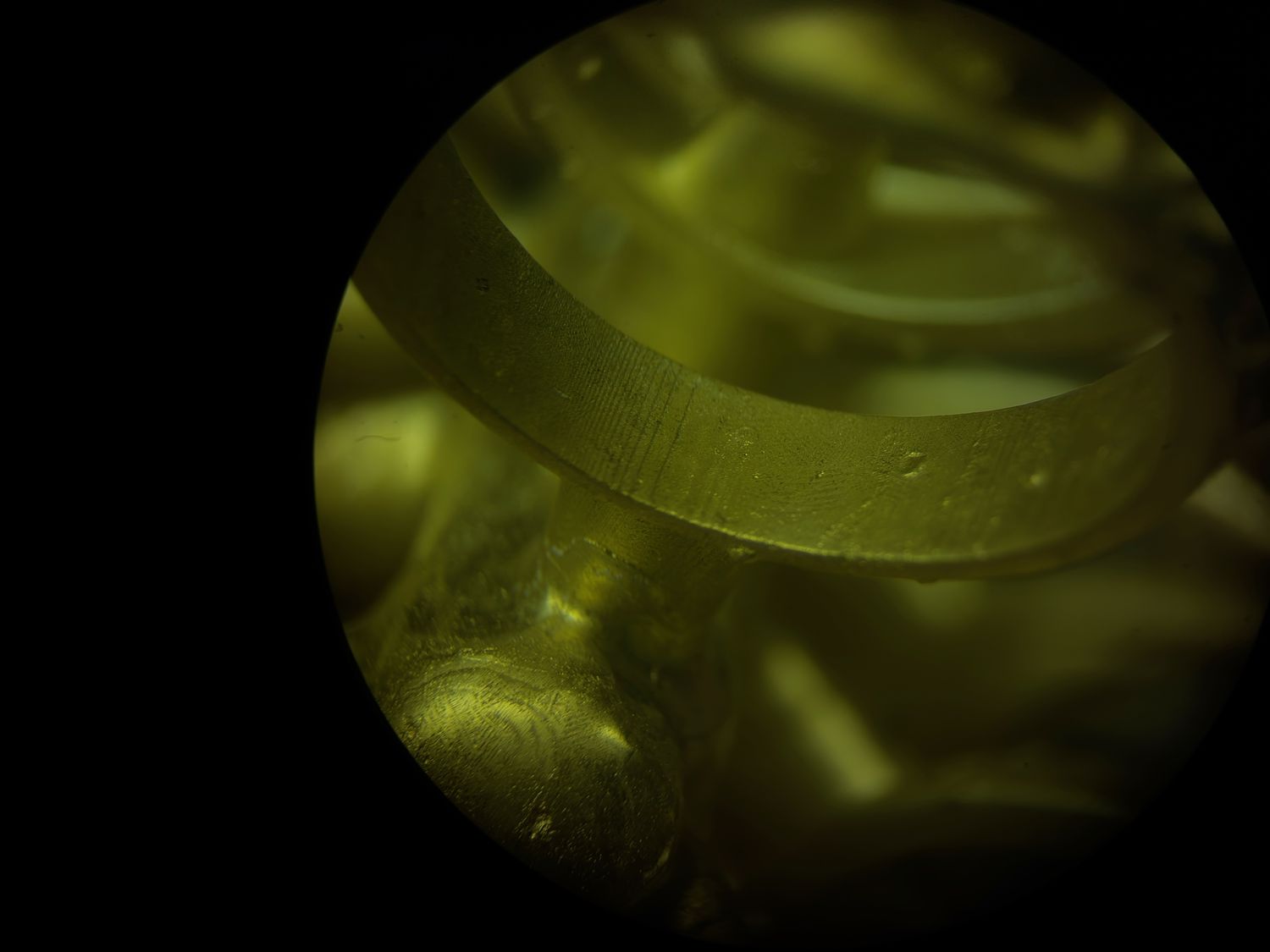

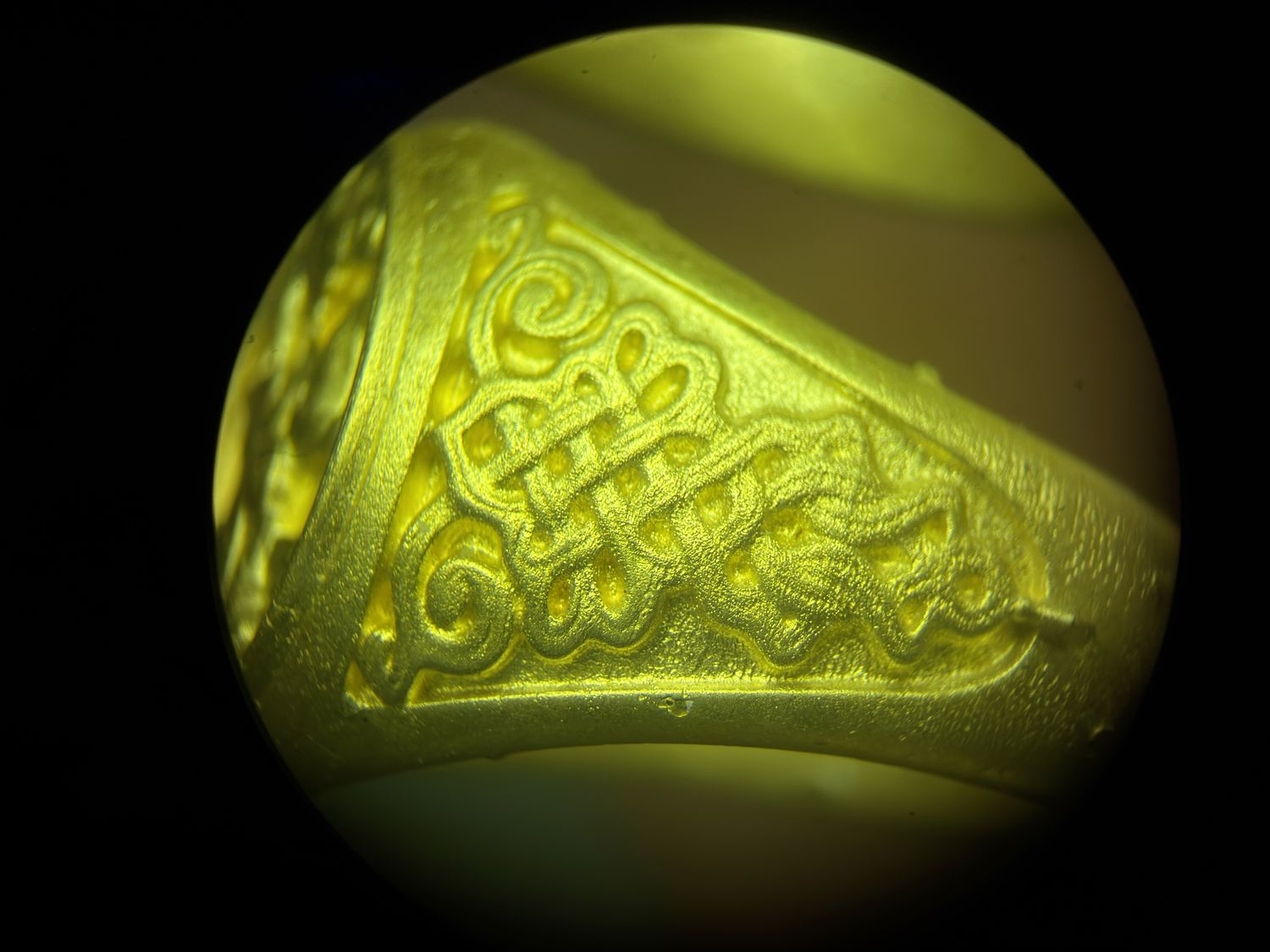

EWIC-3000

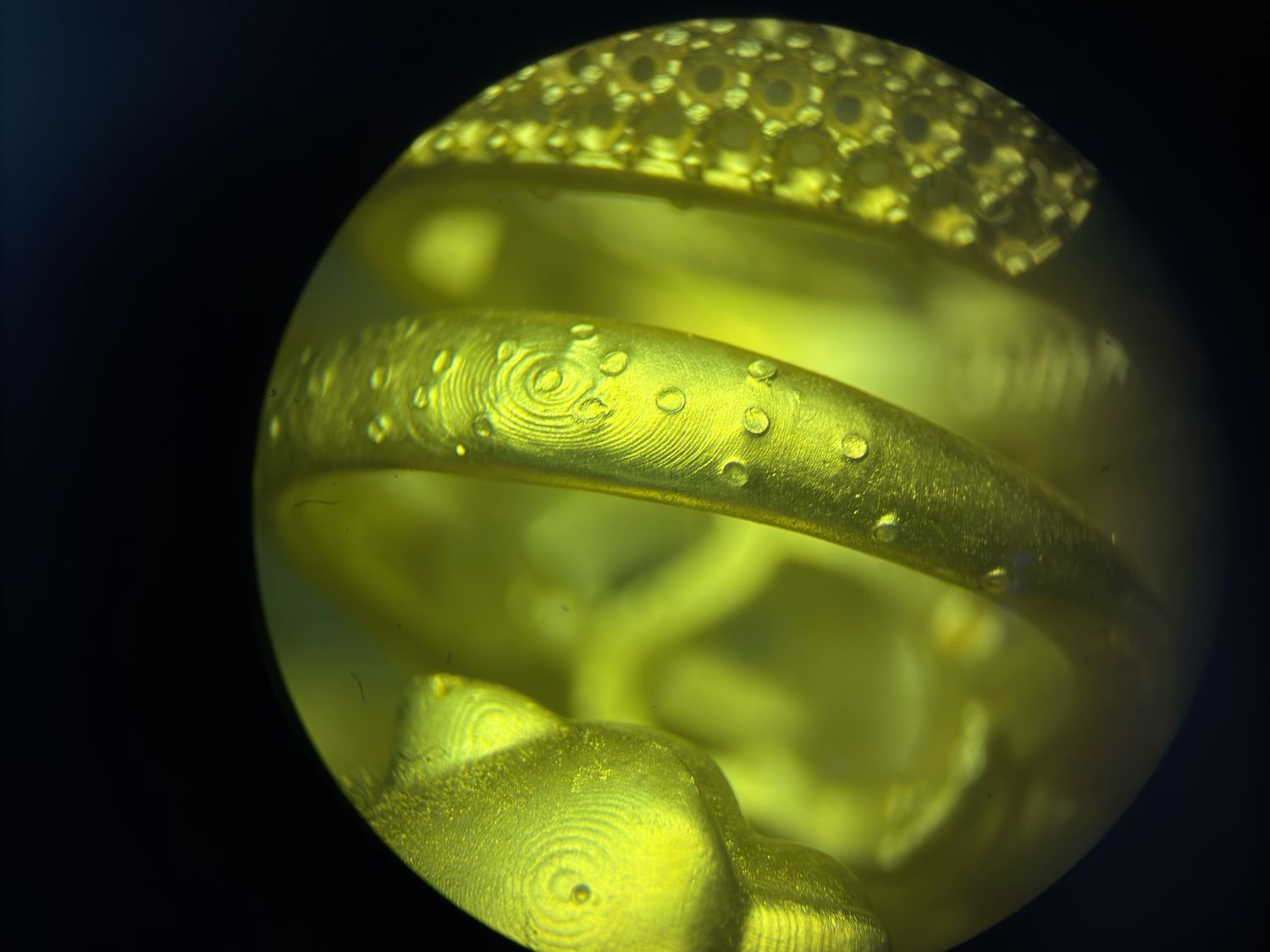

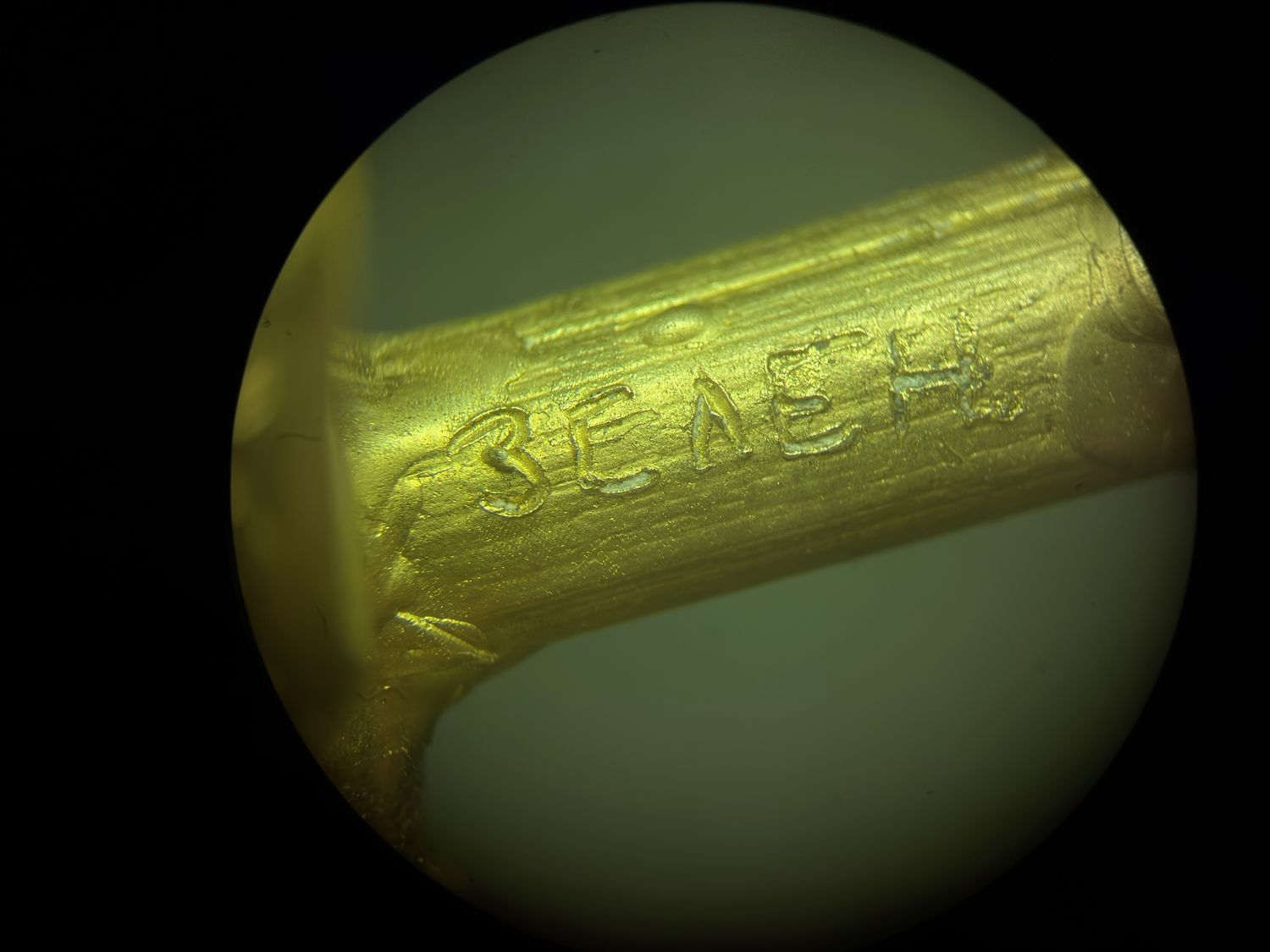

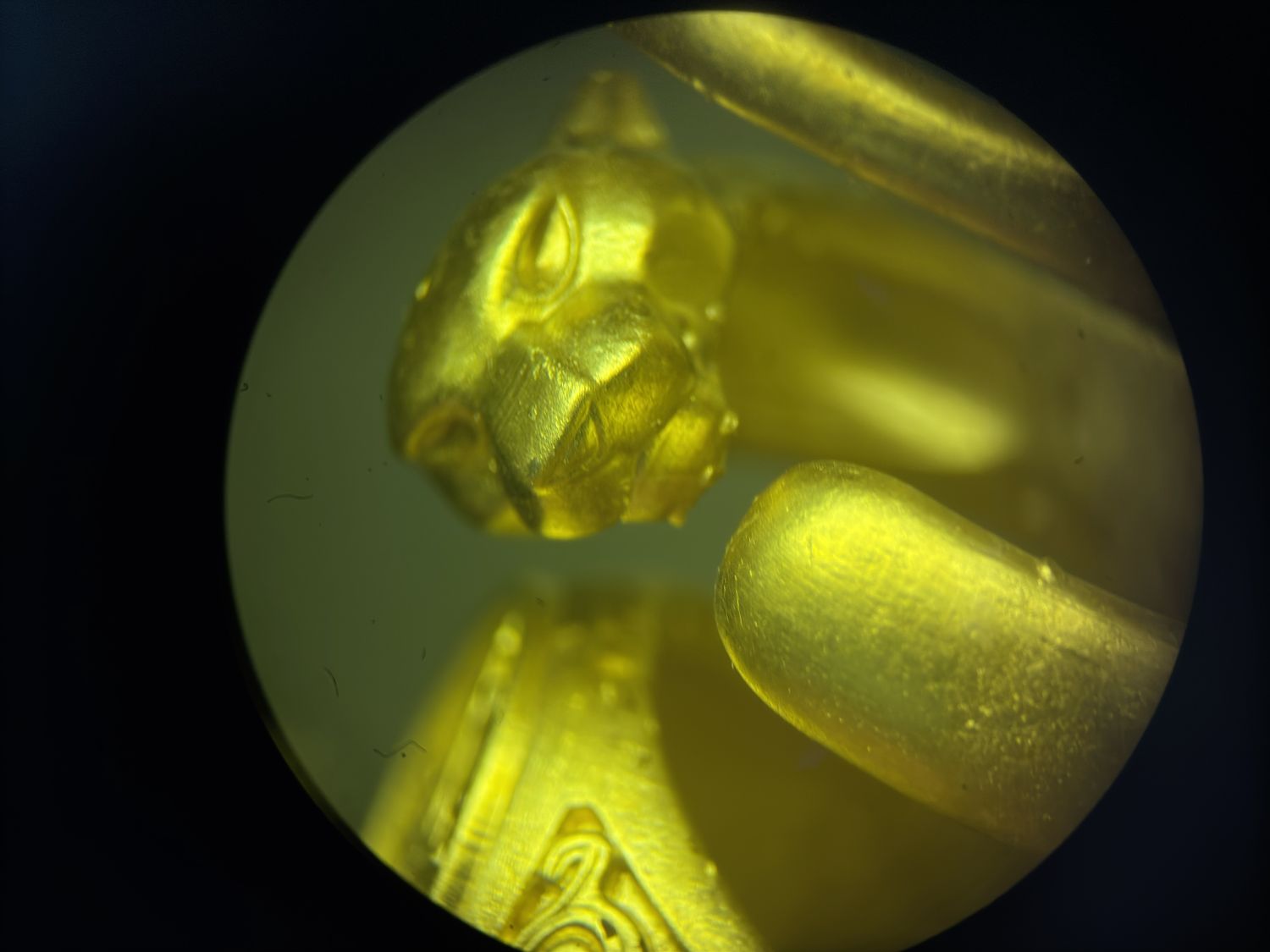

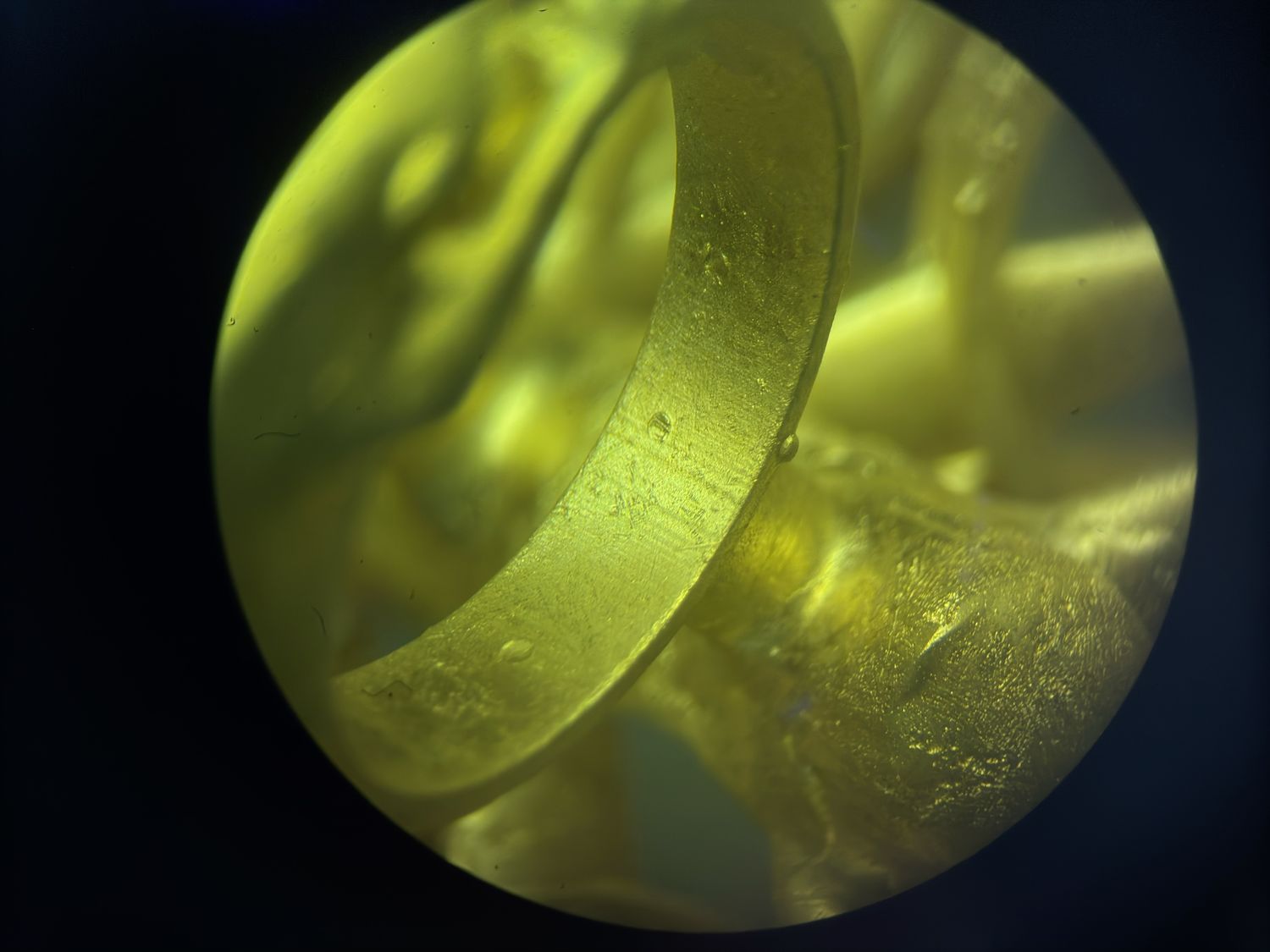

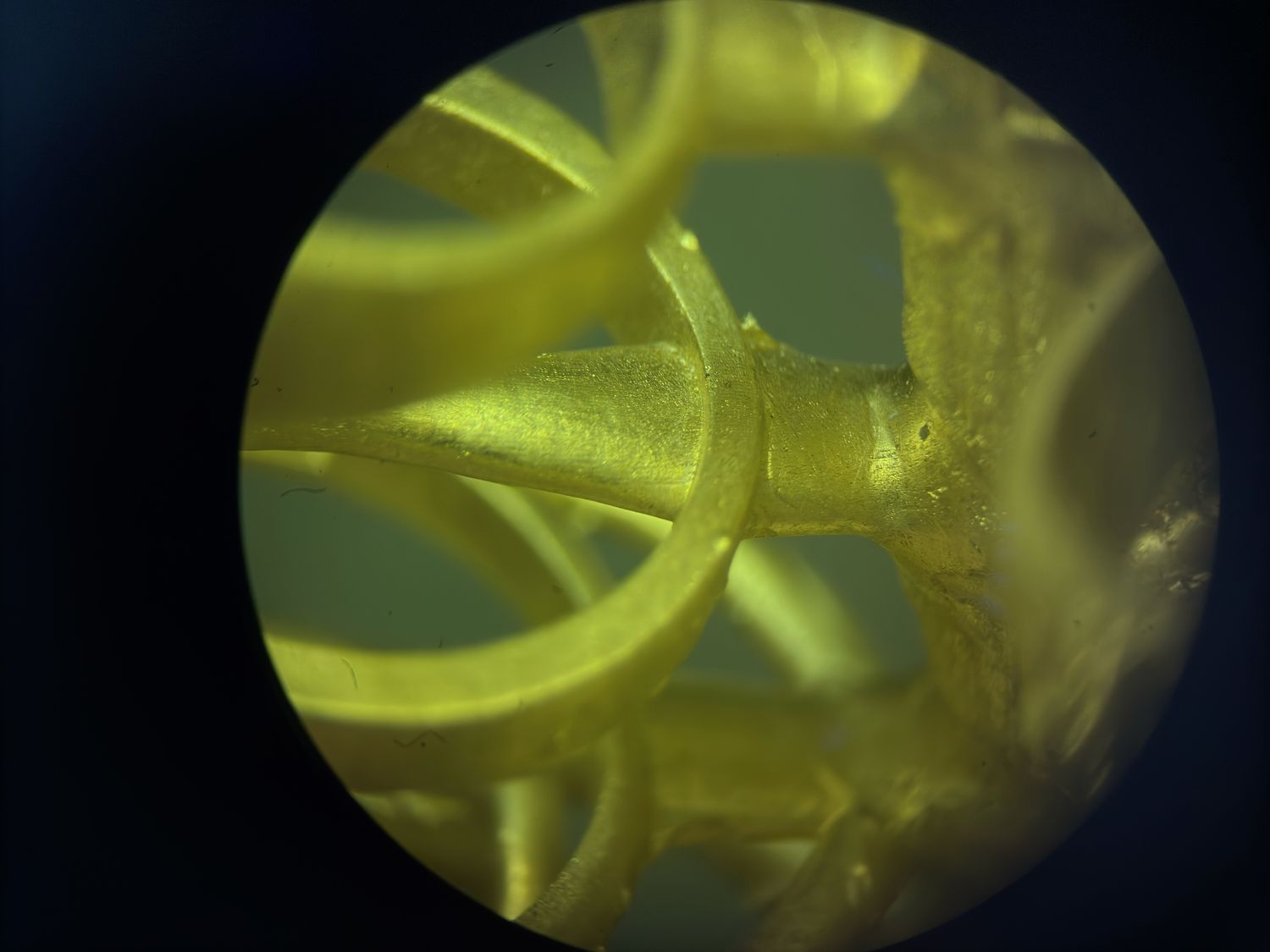

Citrus Cast Lime

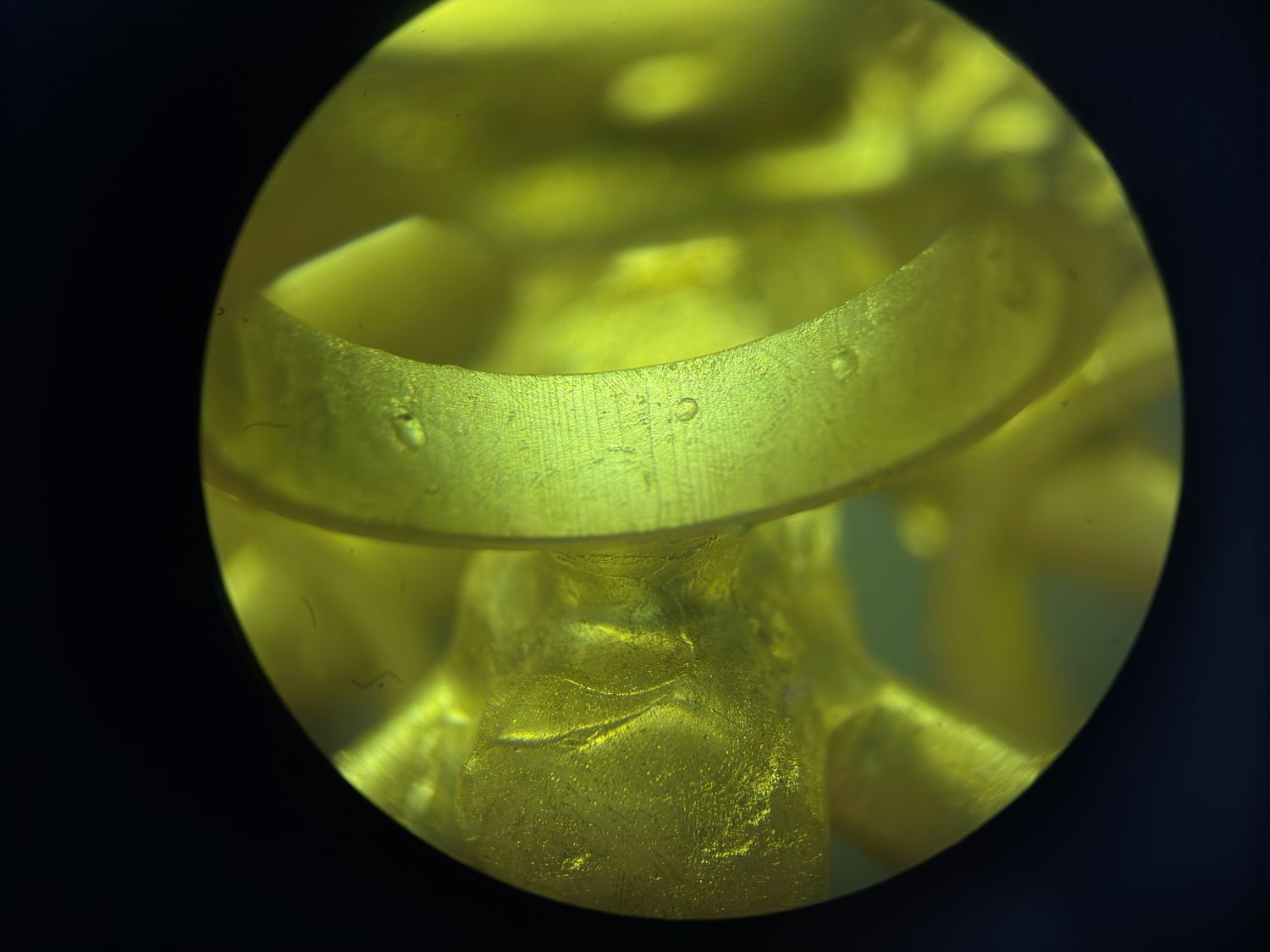

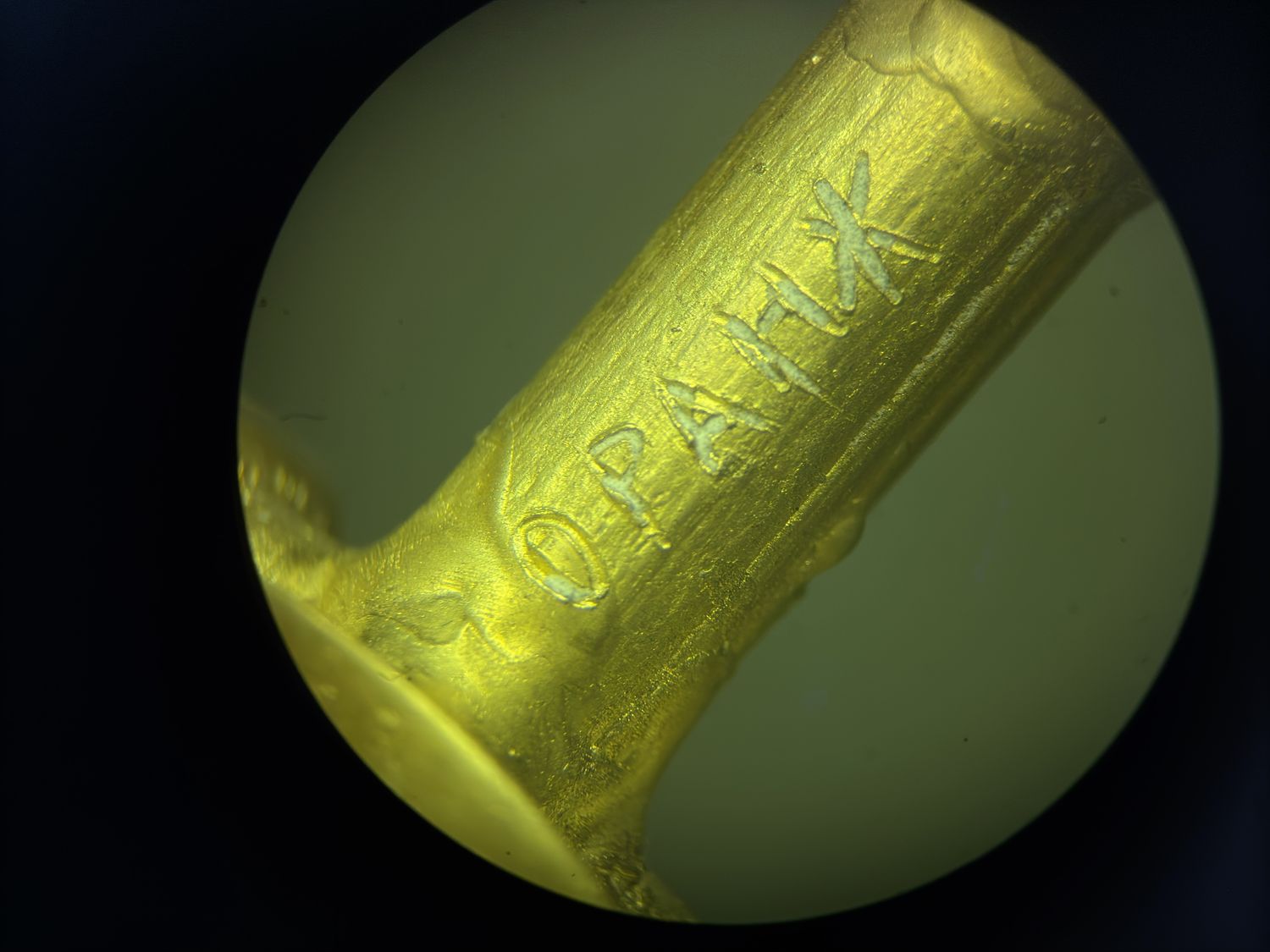

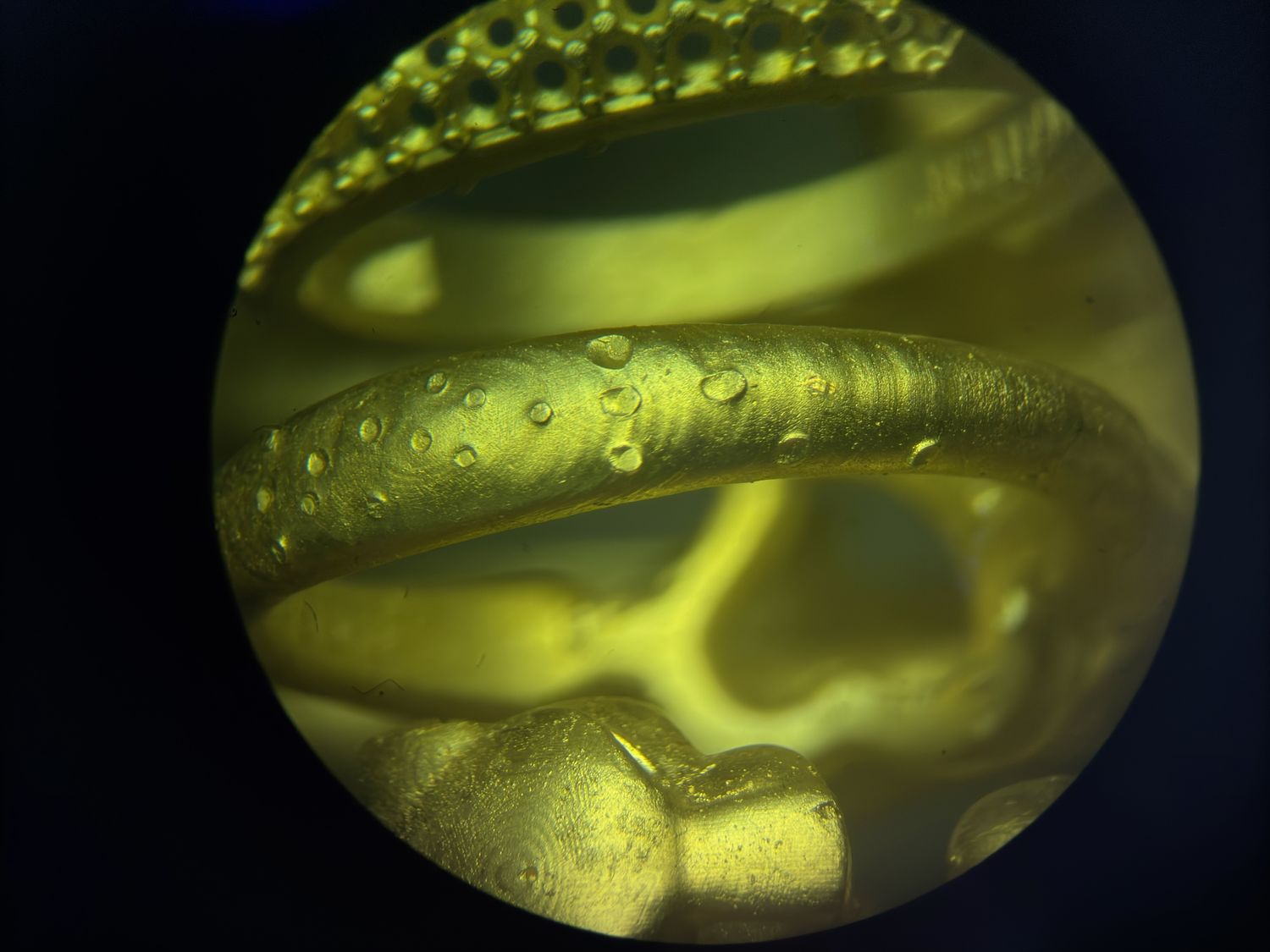

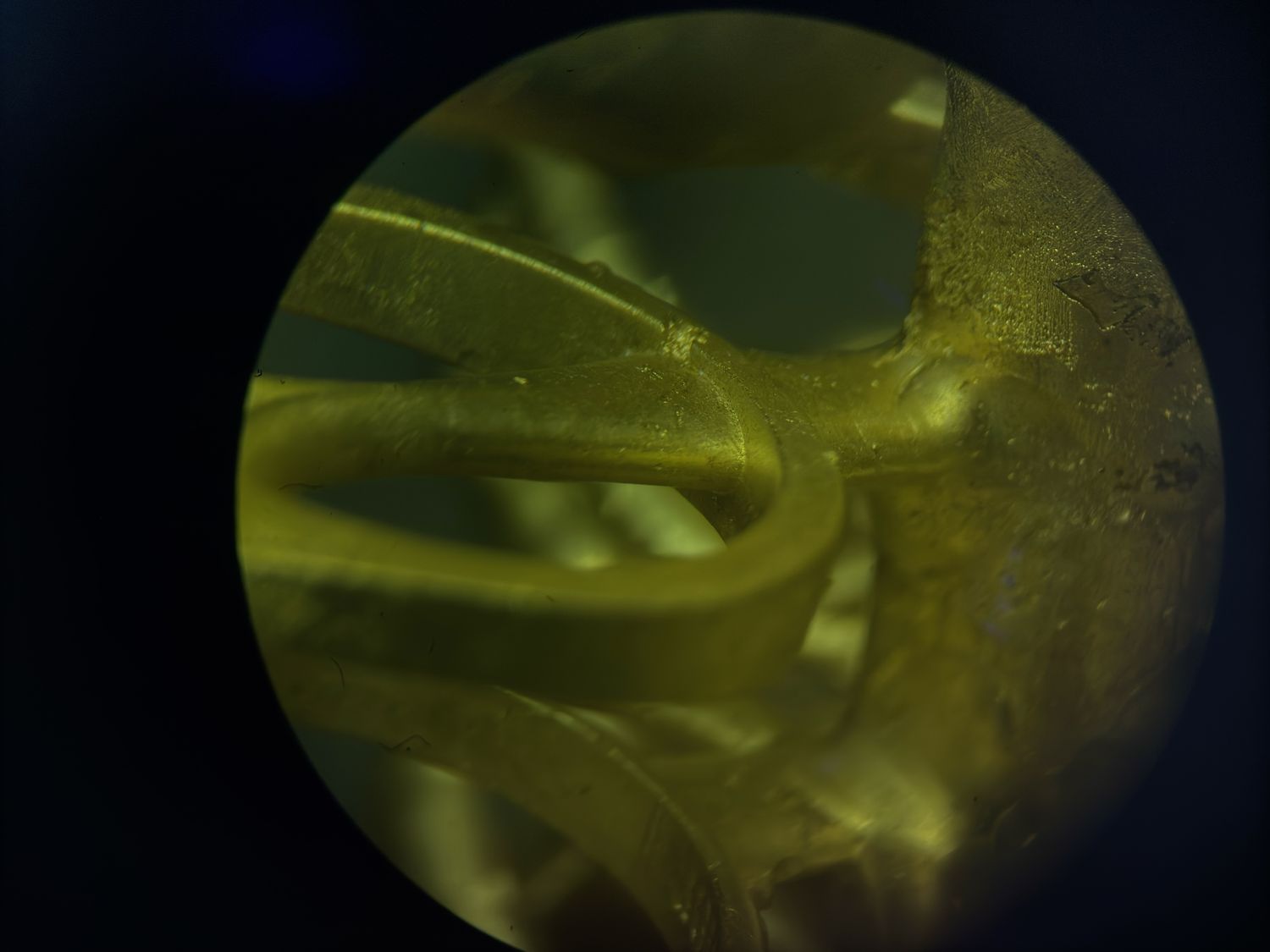

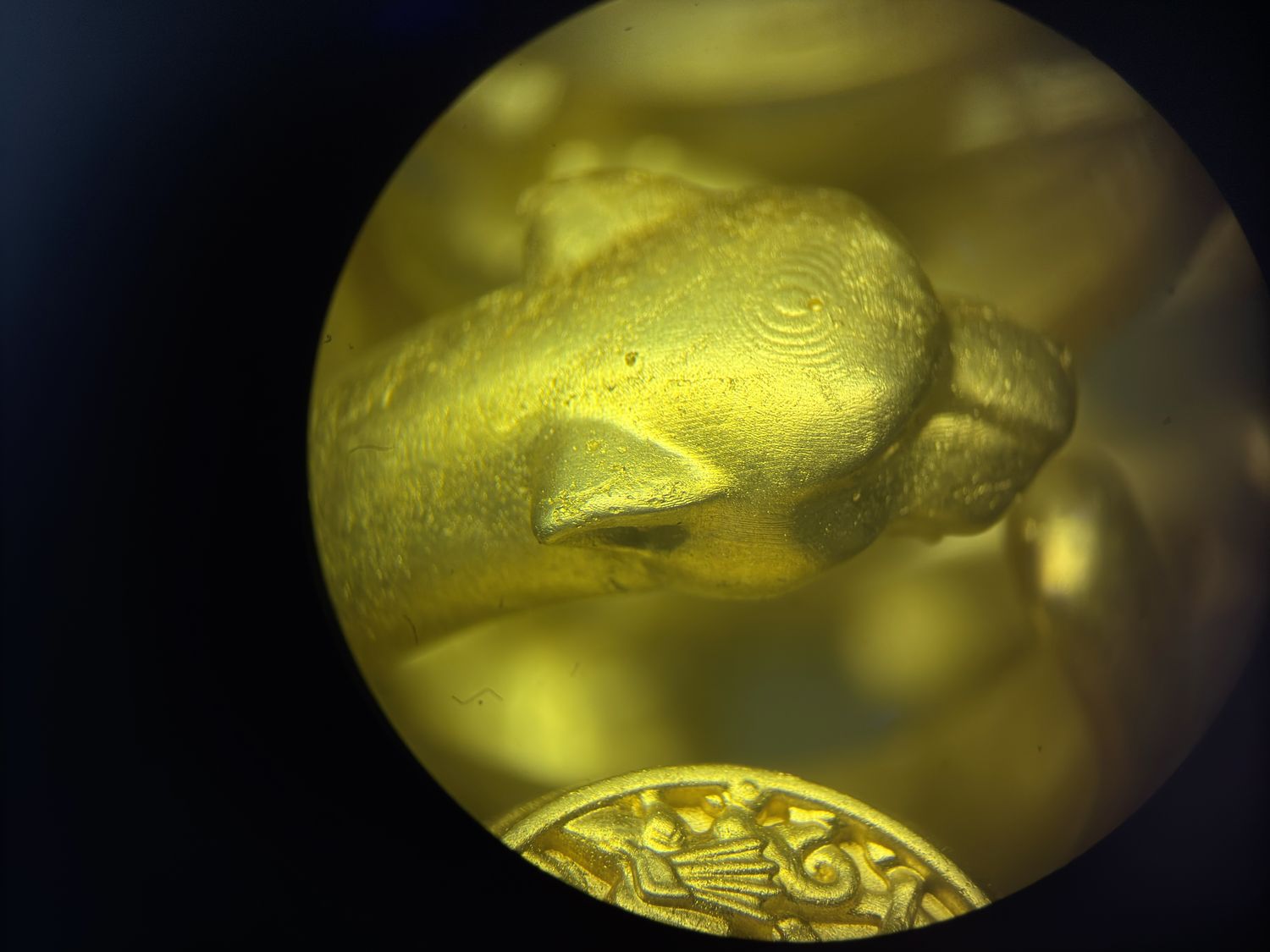

Citrus Cast Orange
Цикл на основе рекомендации JAMGHE
Снова сравнивались EWIC-3000, Lime и Orange на одной ёлке. Программа повторяет температурные точки холодного заводского цикла JAMGHE, но верхняя выдержка была сокращена до четырёх часов.

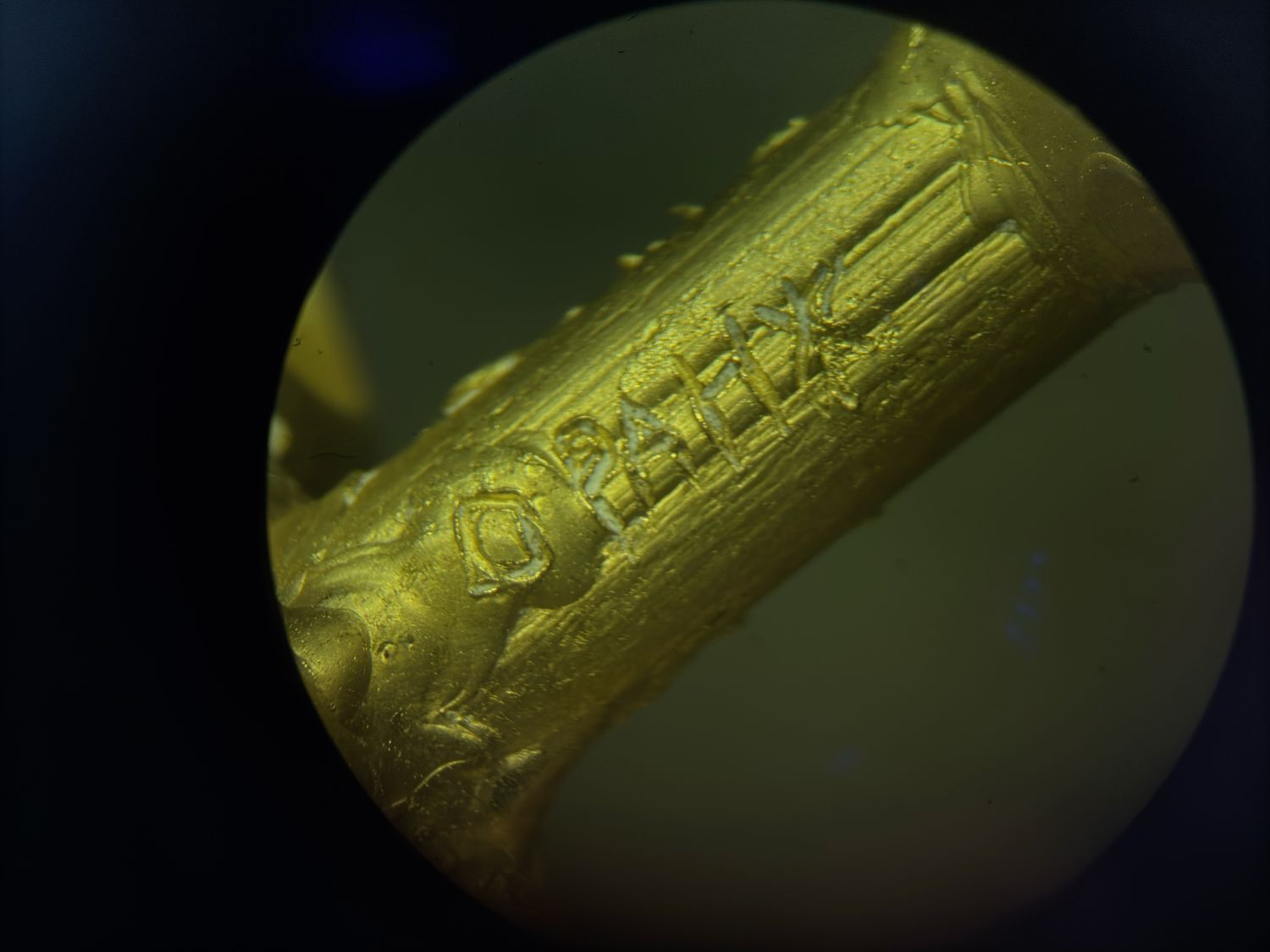

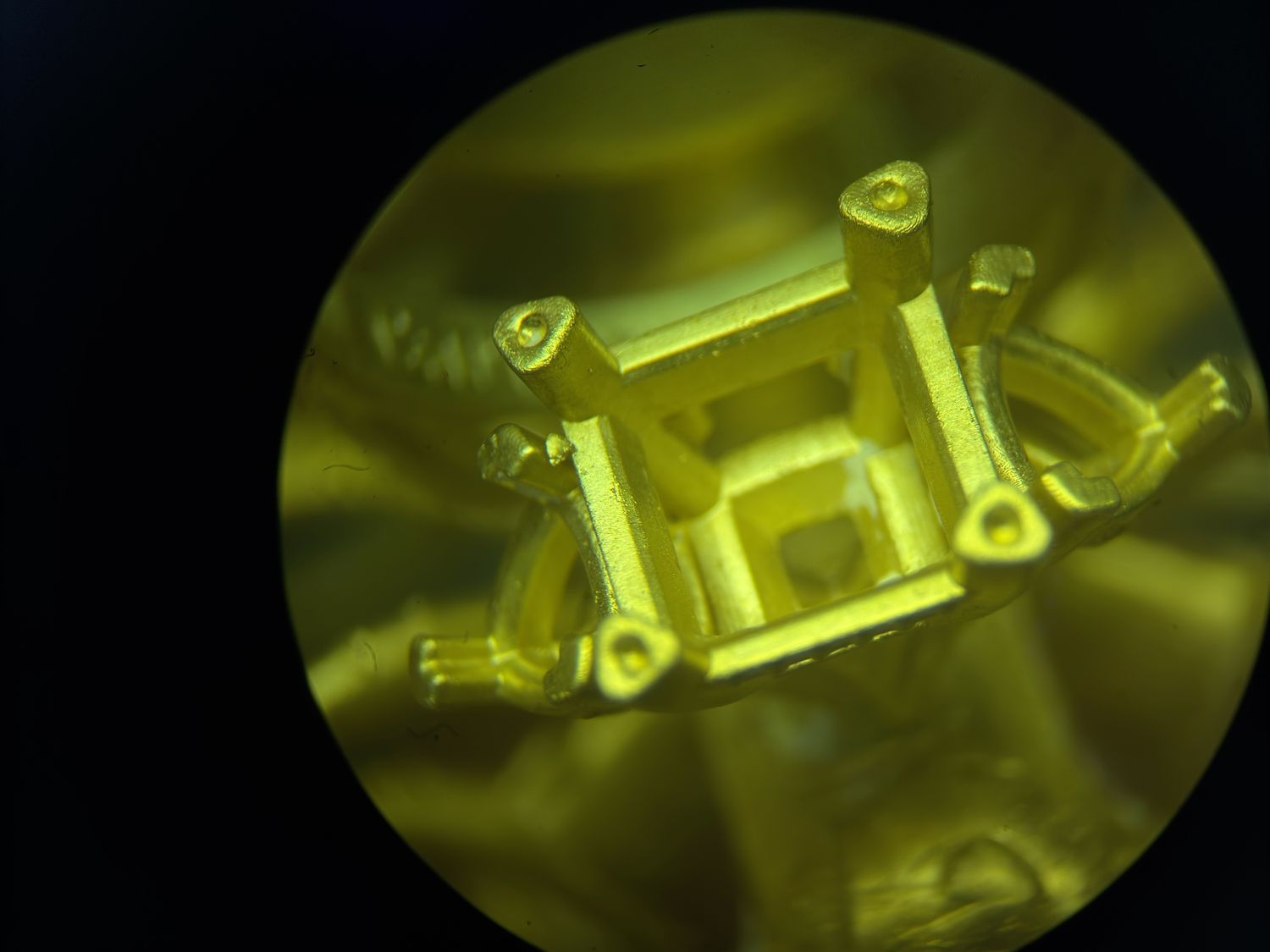

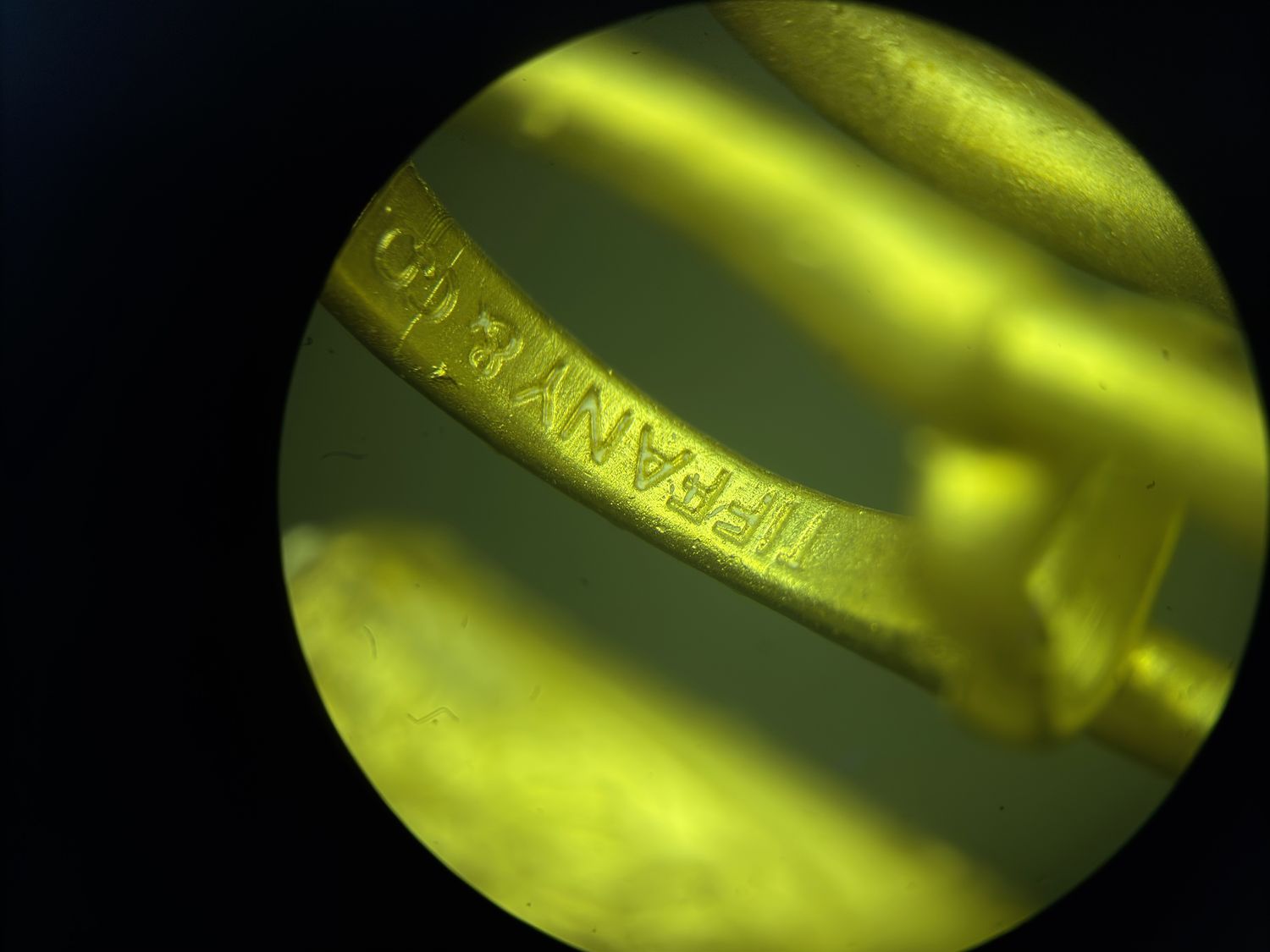

Результаты по трём материалам

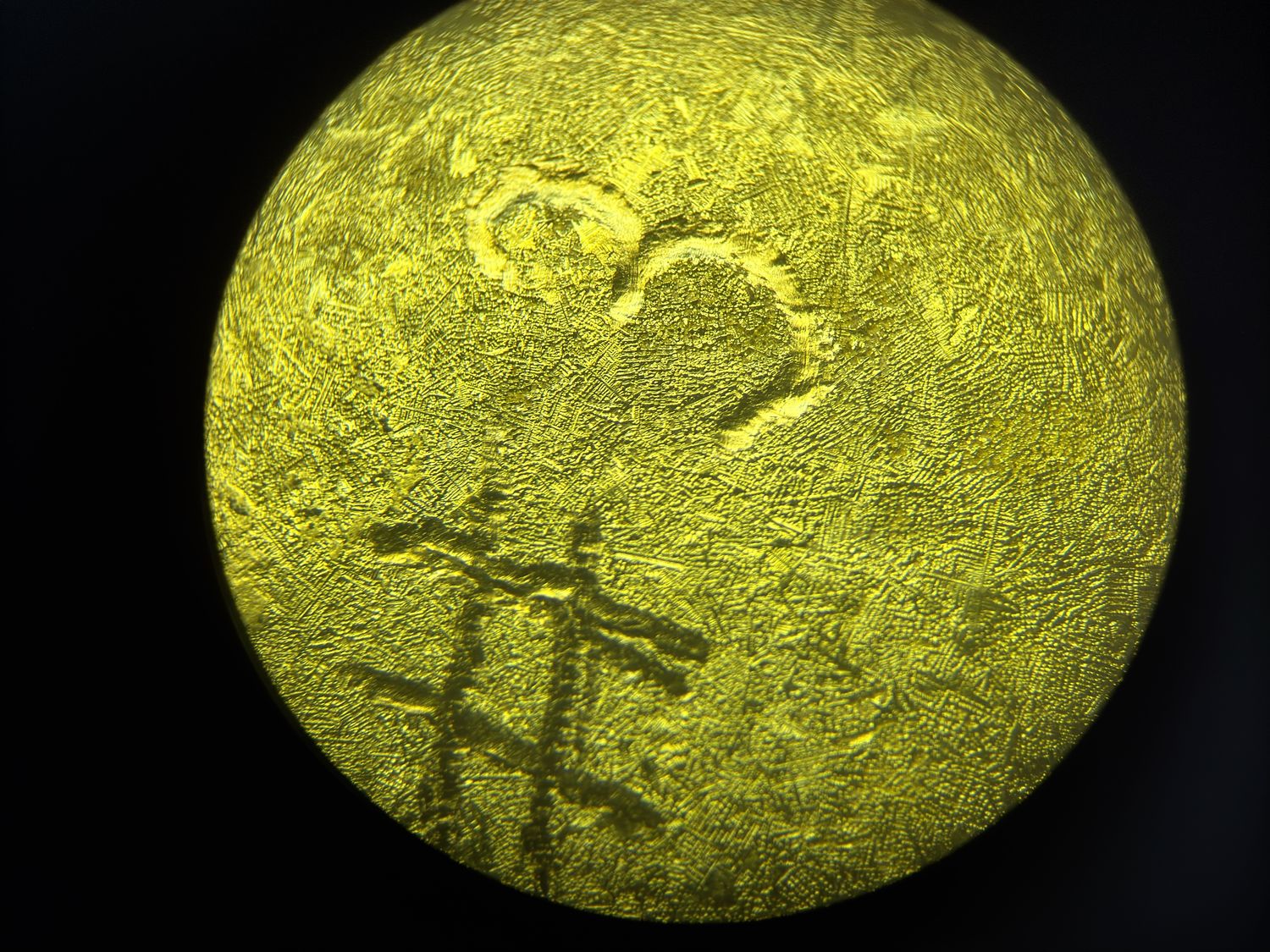

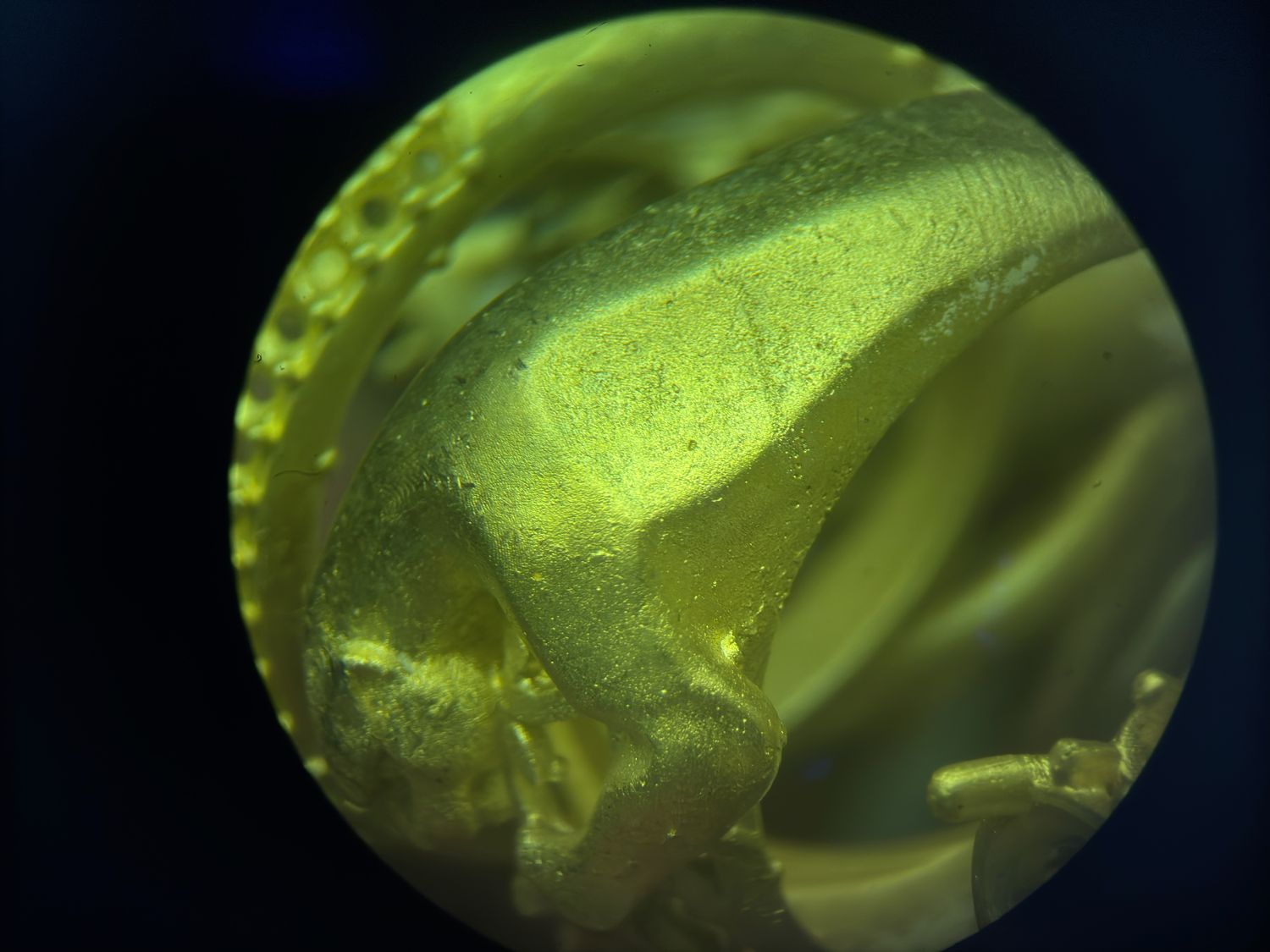

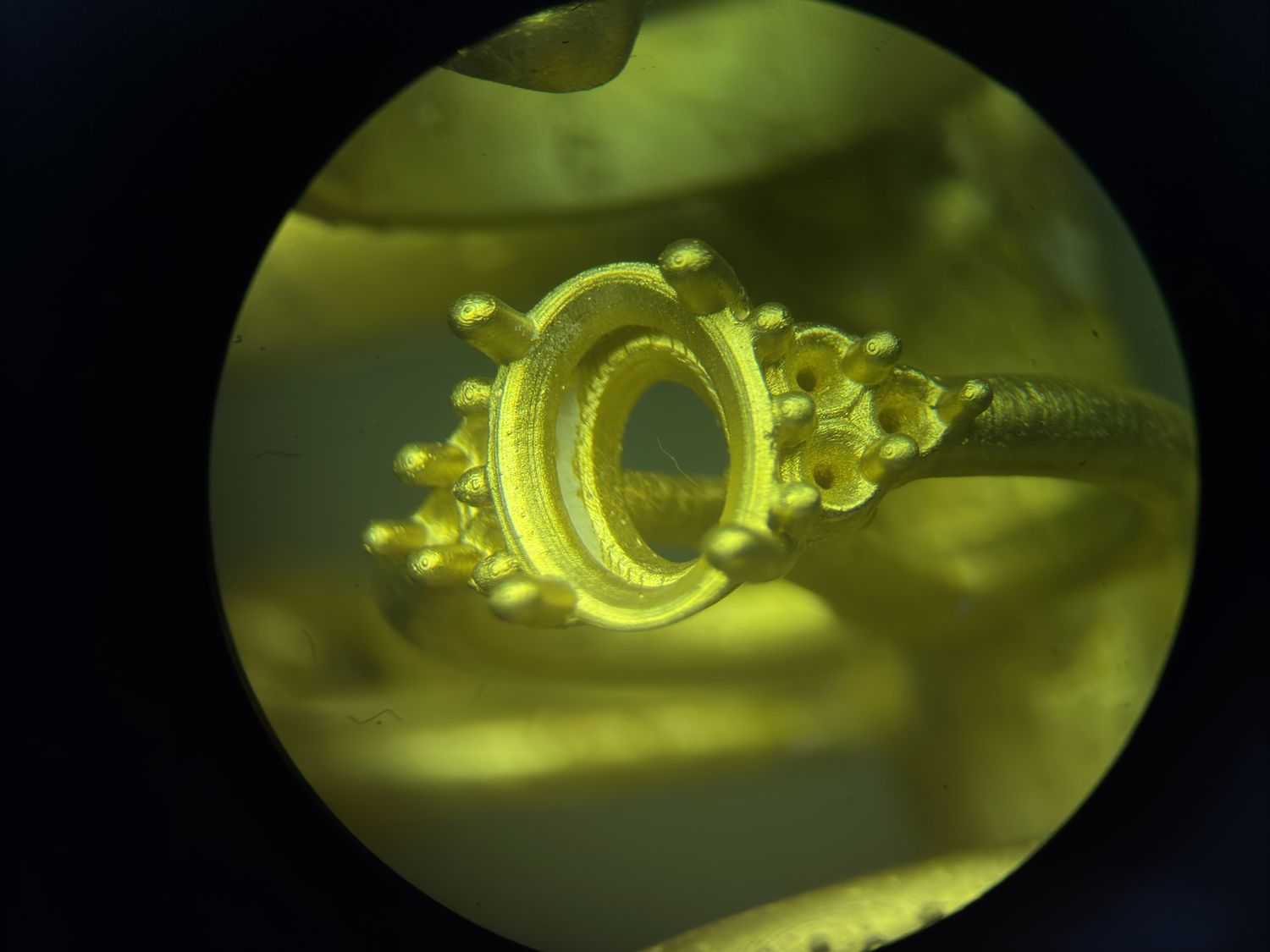

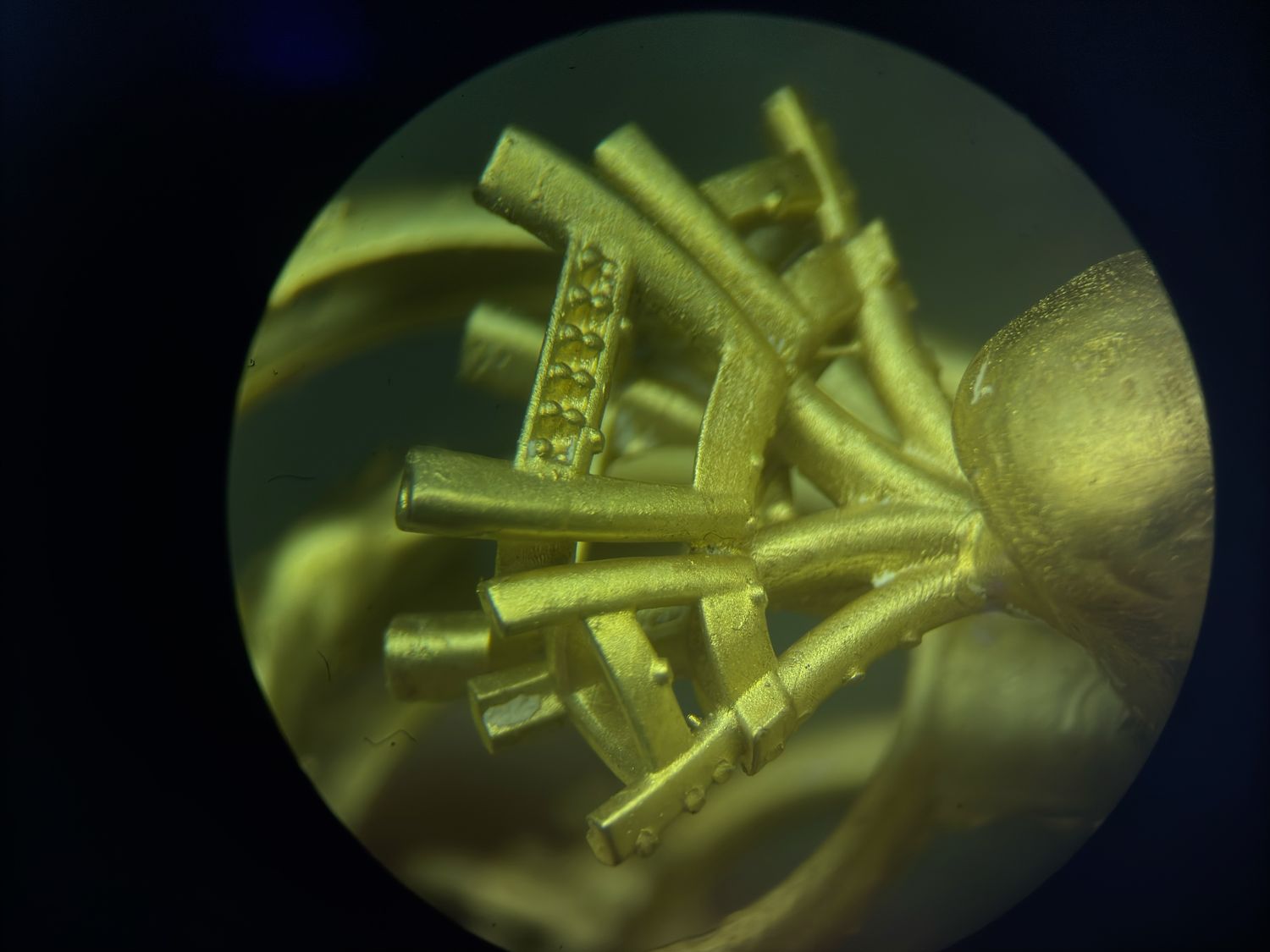

EWIC-3000

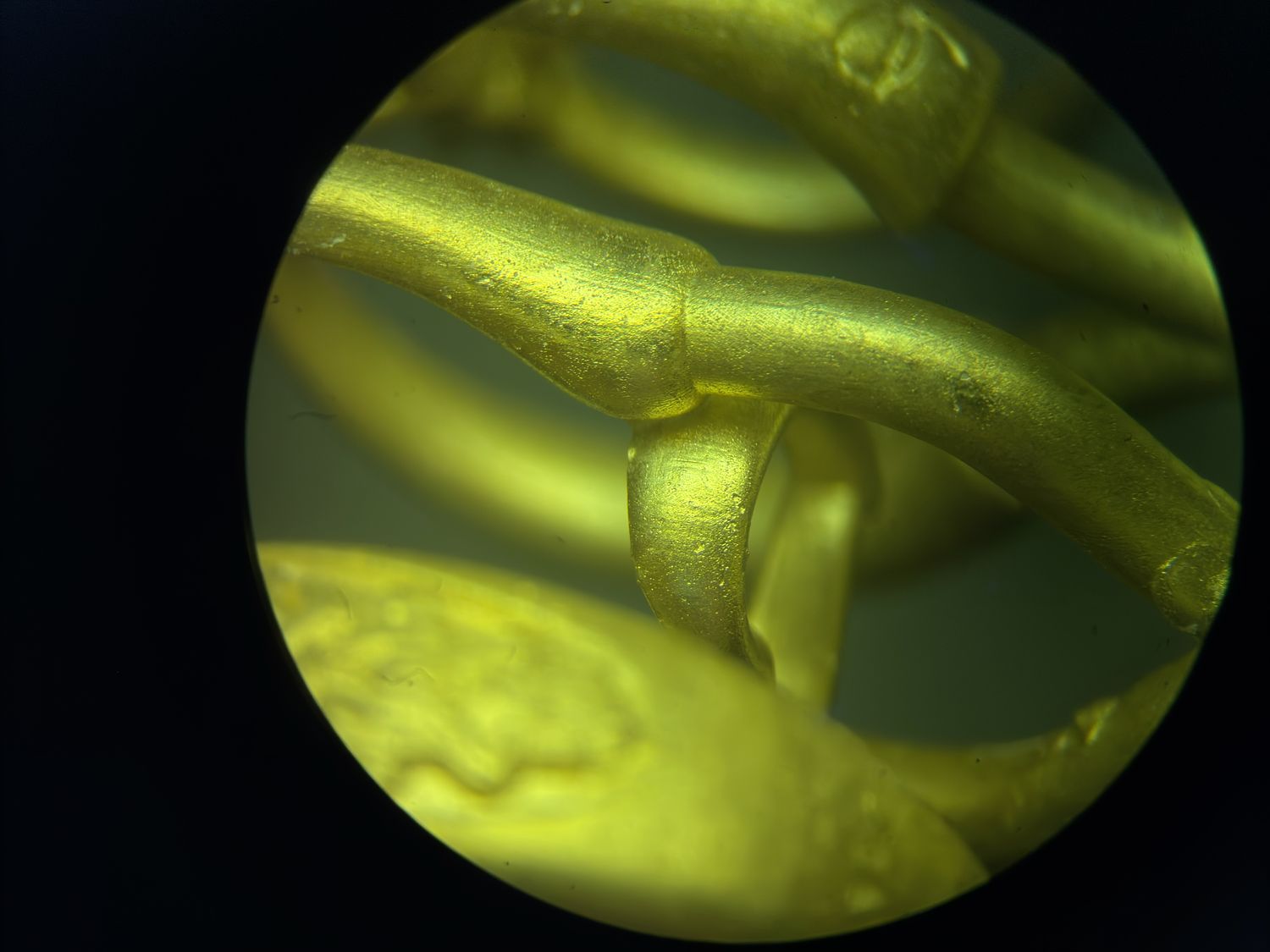

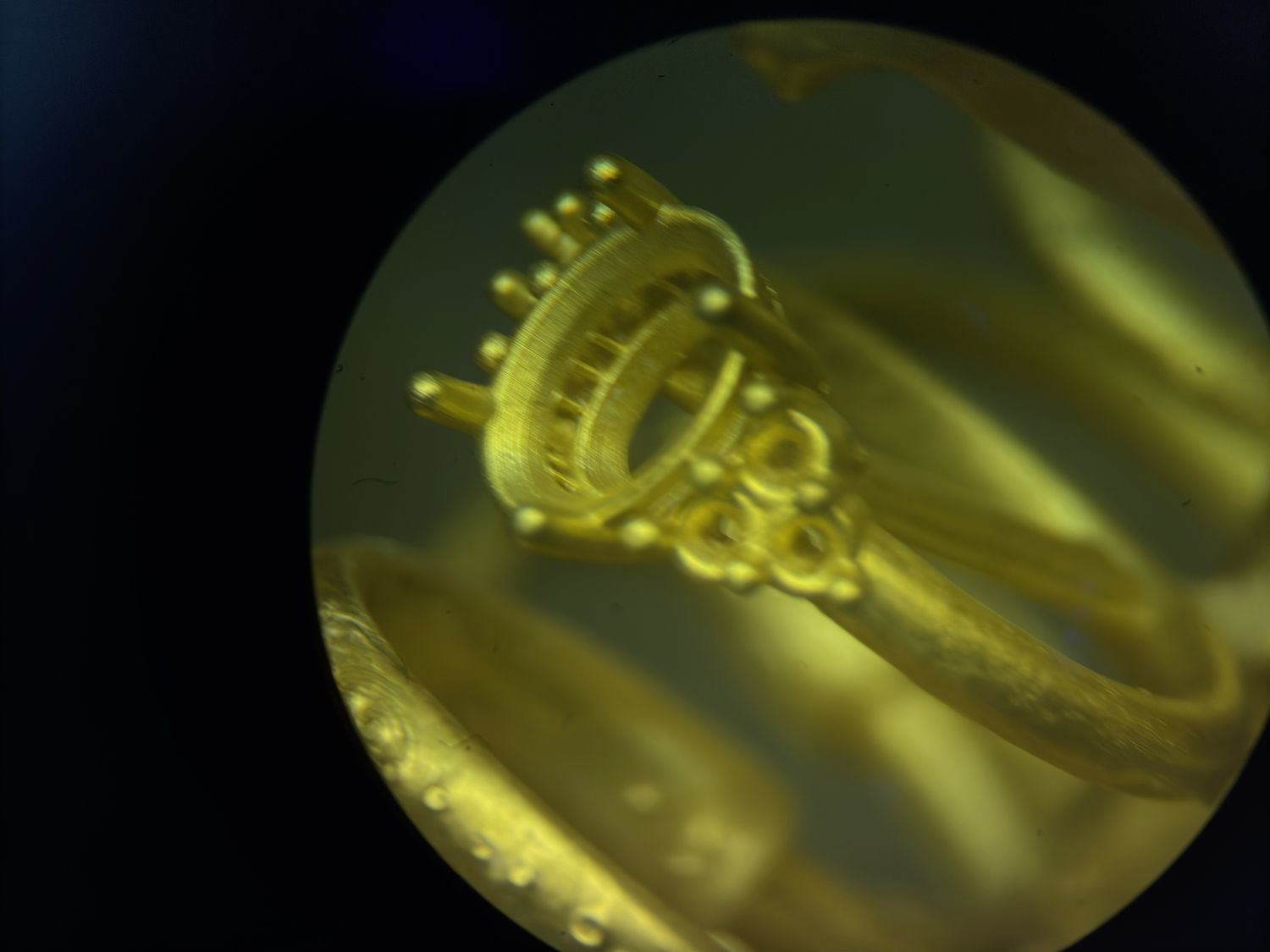

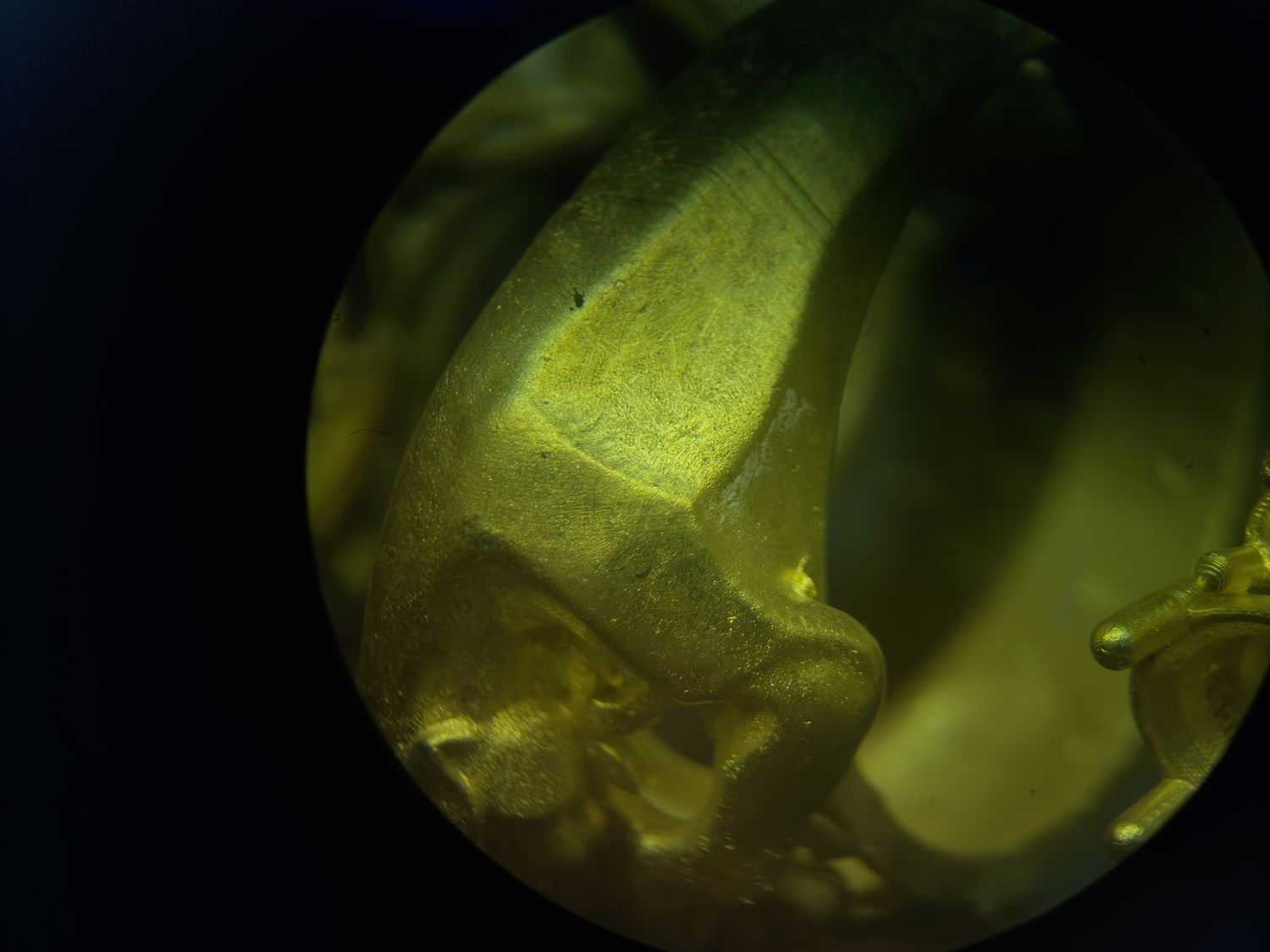

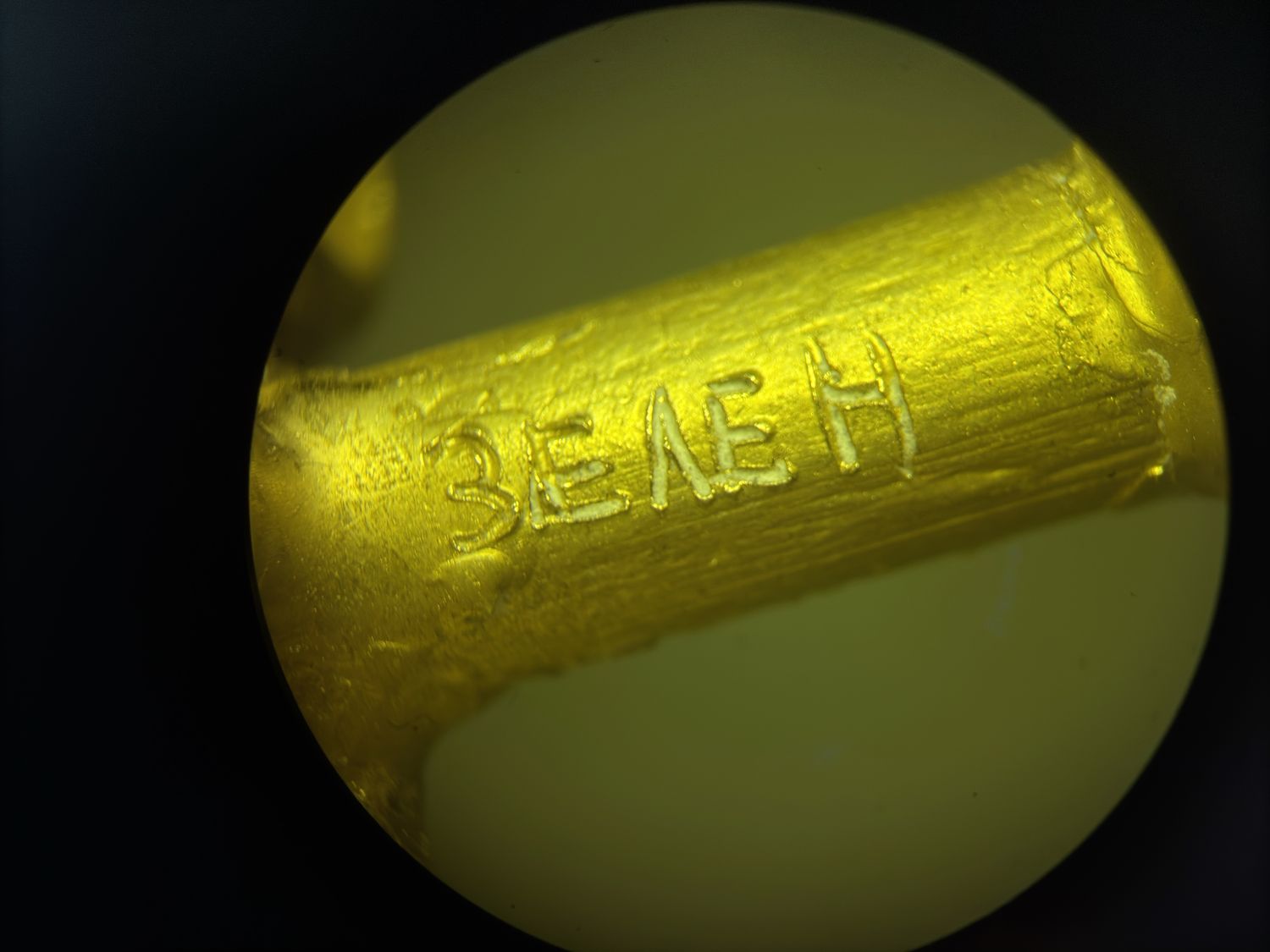

Citrus Cast Lime

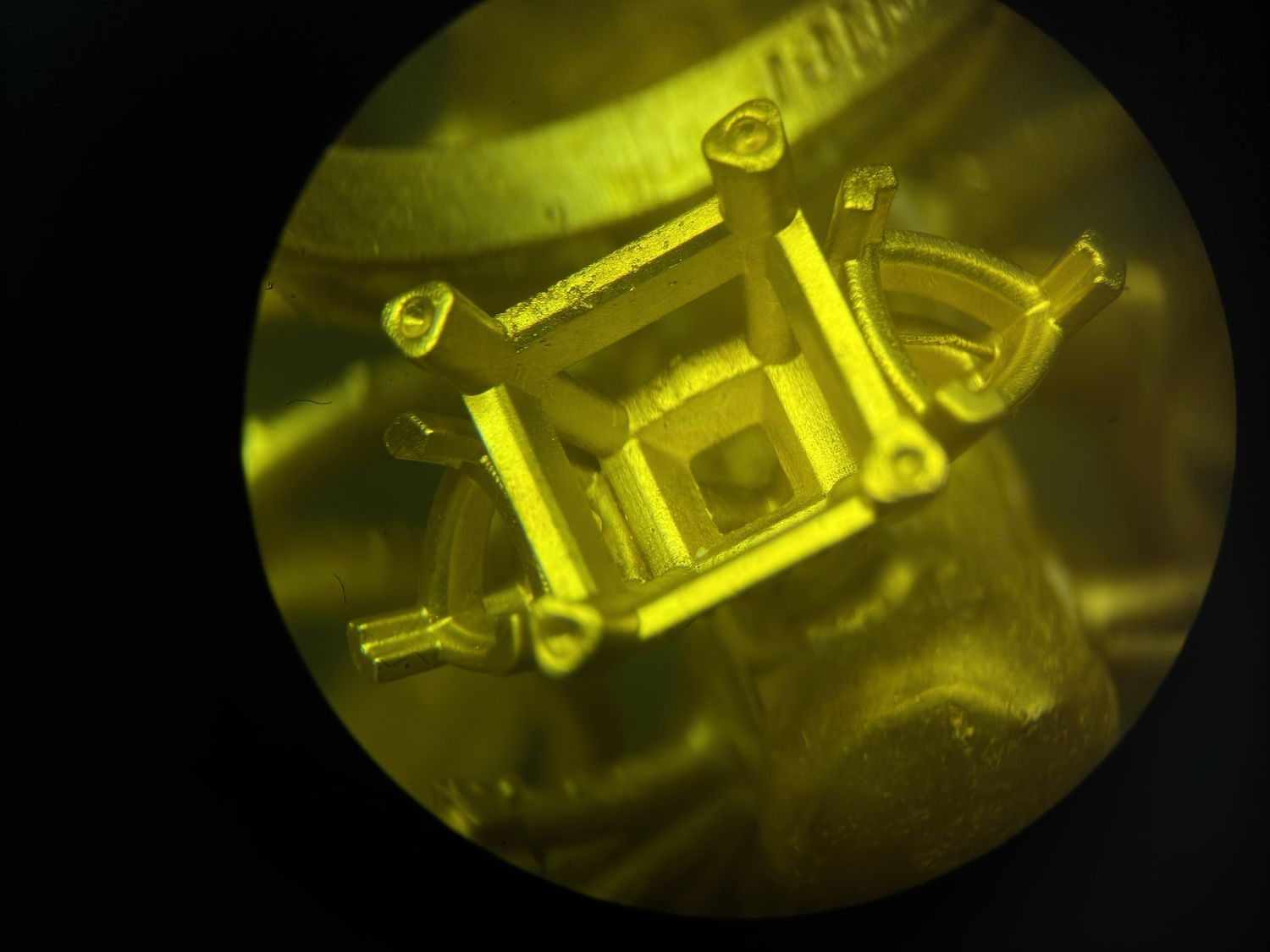

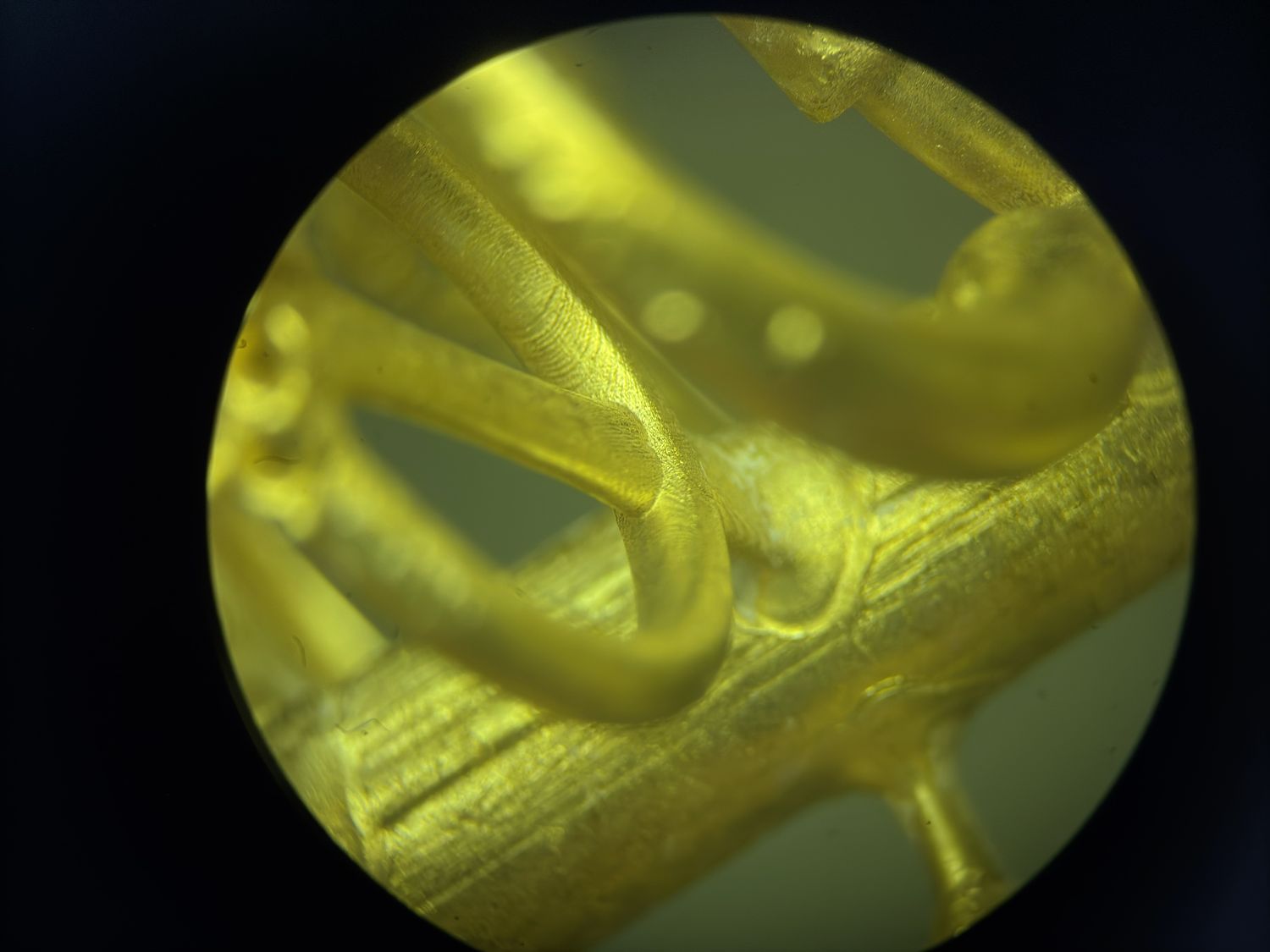

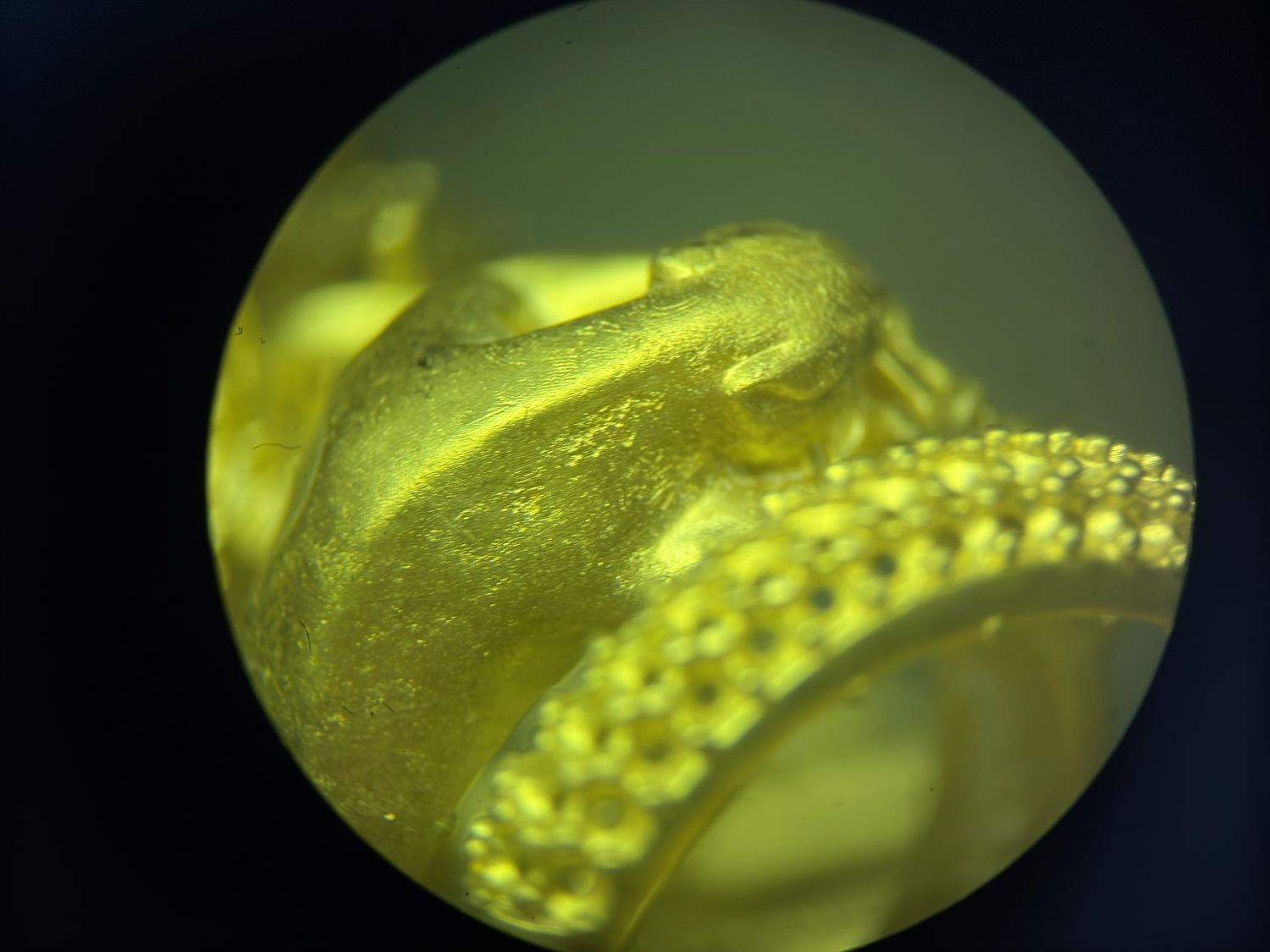

Citrus Cast Orange
Горячая загрузка, или «шоковый» режим

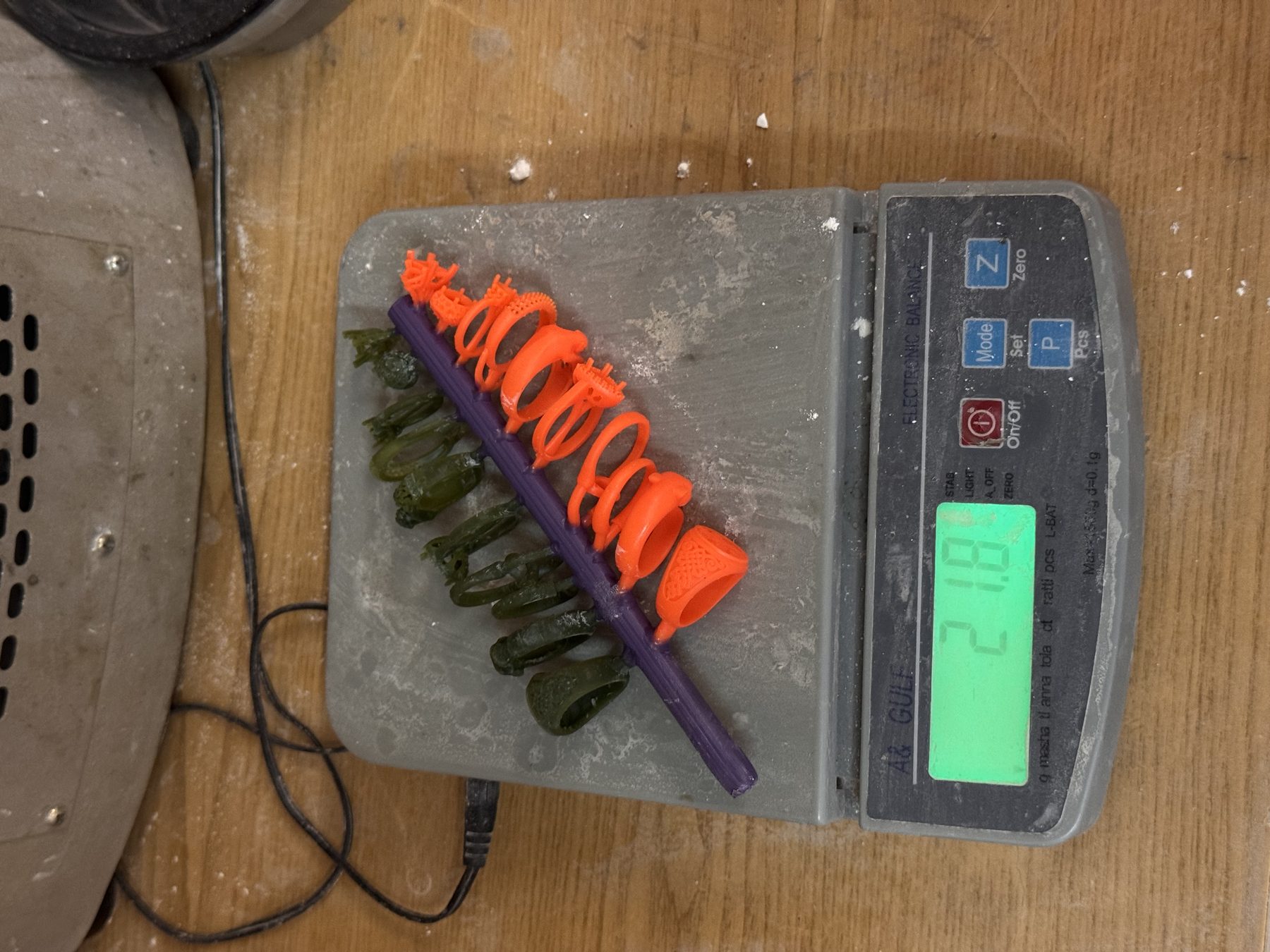

В опоке были EWIC-3000 и Citrus Cast Orange. Испытатель редко работает таким способом и отдельно отметил, что результат оказался лучше ожидаемого, хотя качество поверхности ещё требует доработки режима.
Рабочая гипотеза испытателя — увеличить выдержку при 780 °C минимум на час и проверить, уменьшатся ли дефекты поверхности. Пока это именно гипотеза: по одной отливке нельзя утверждать, что наблюдавшаяся сыпь вызвана только недостаточным догоранием.

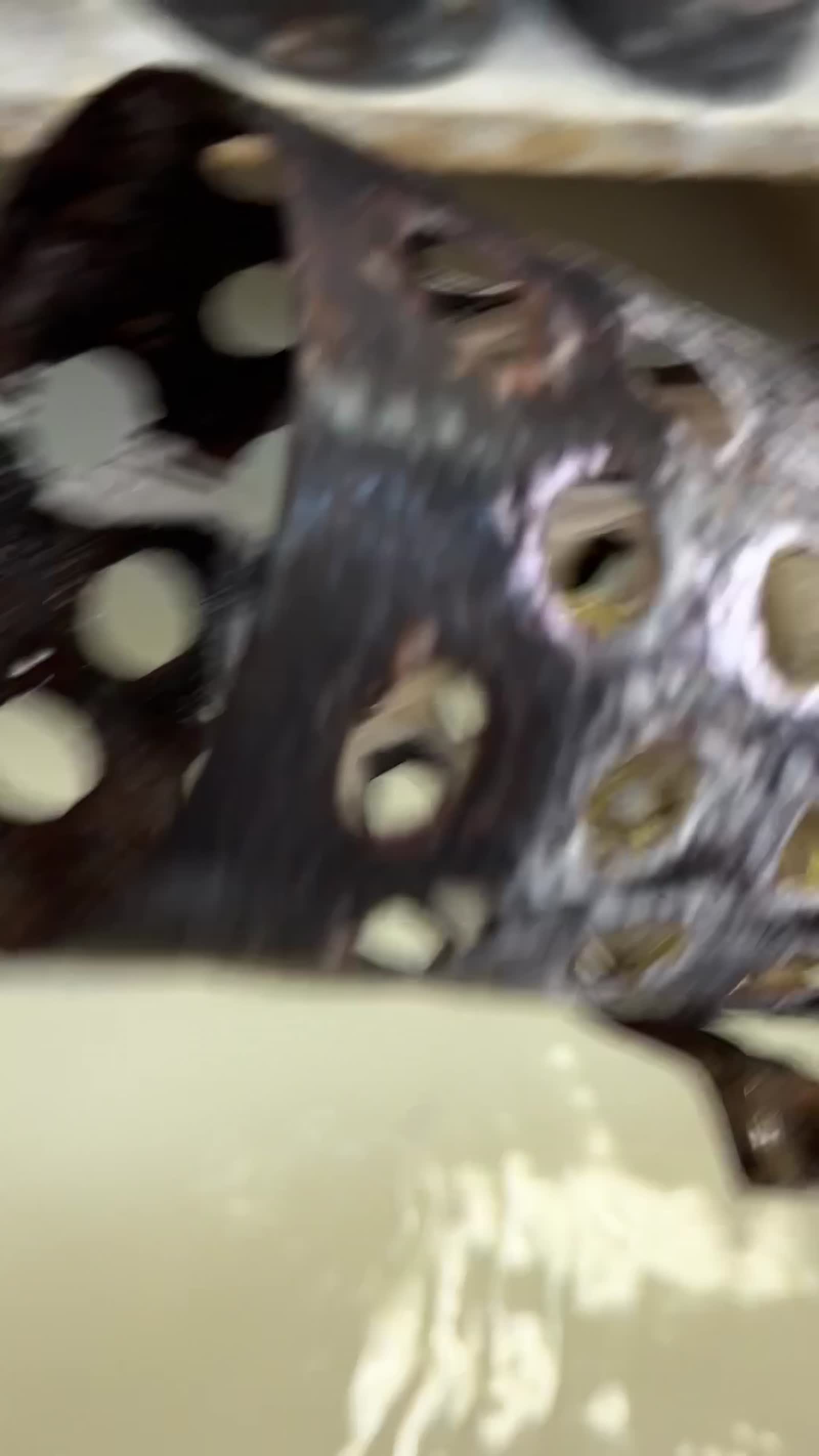

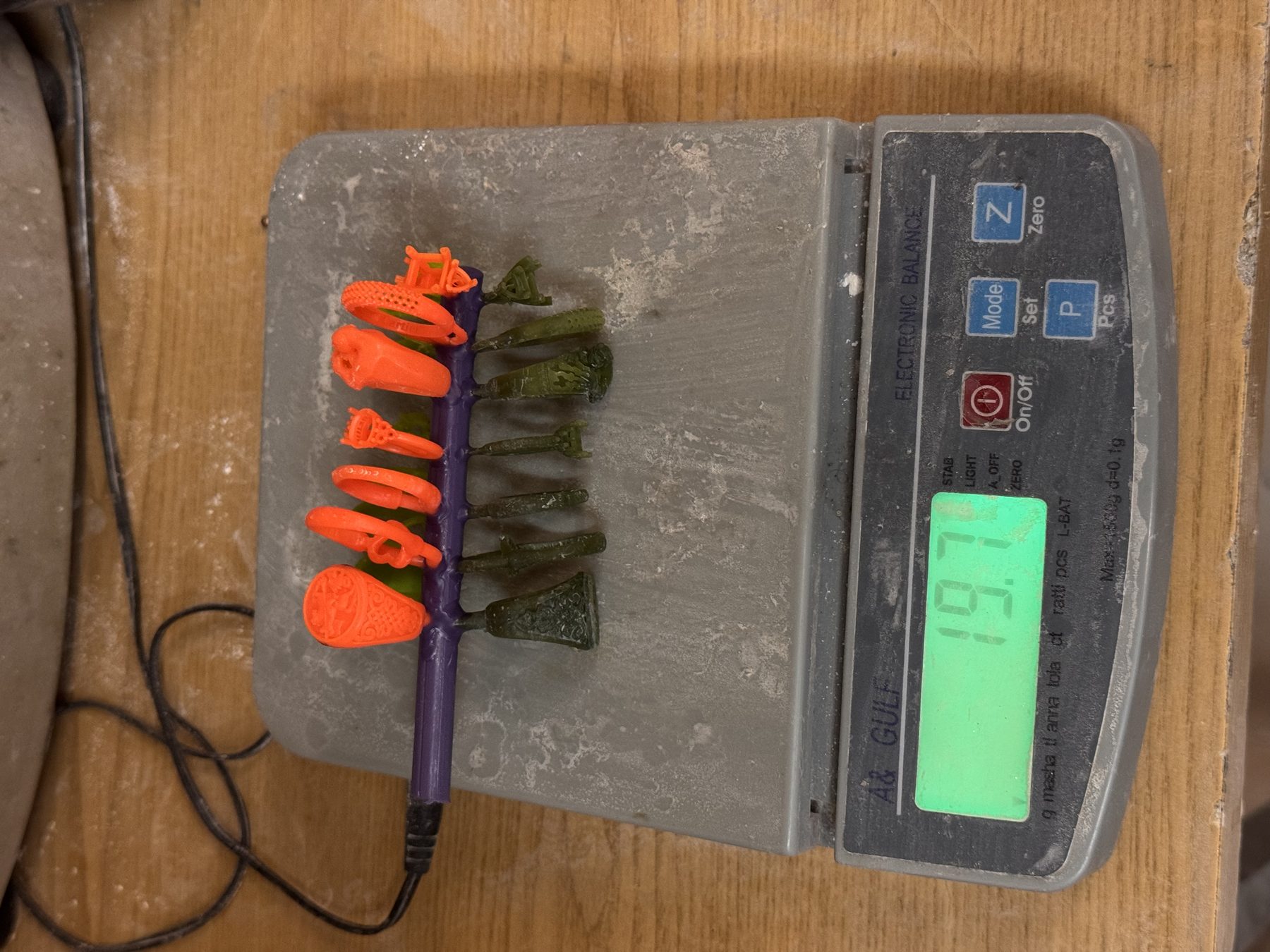

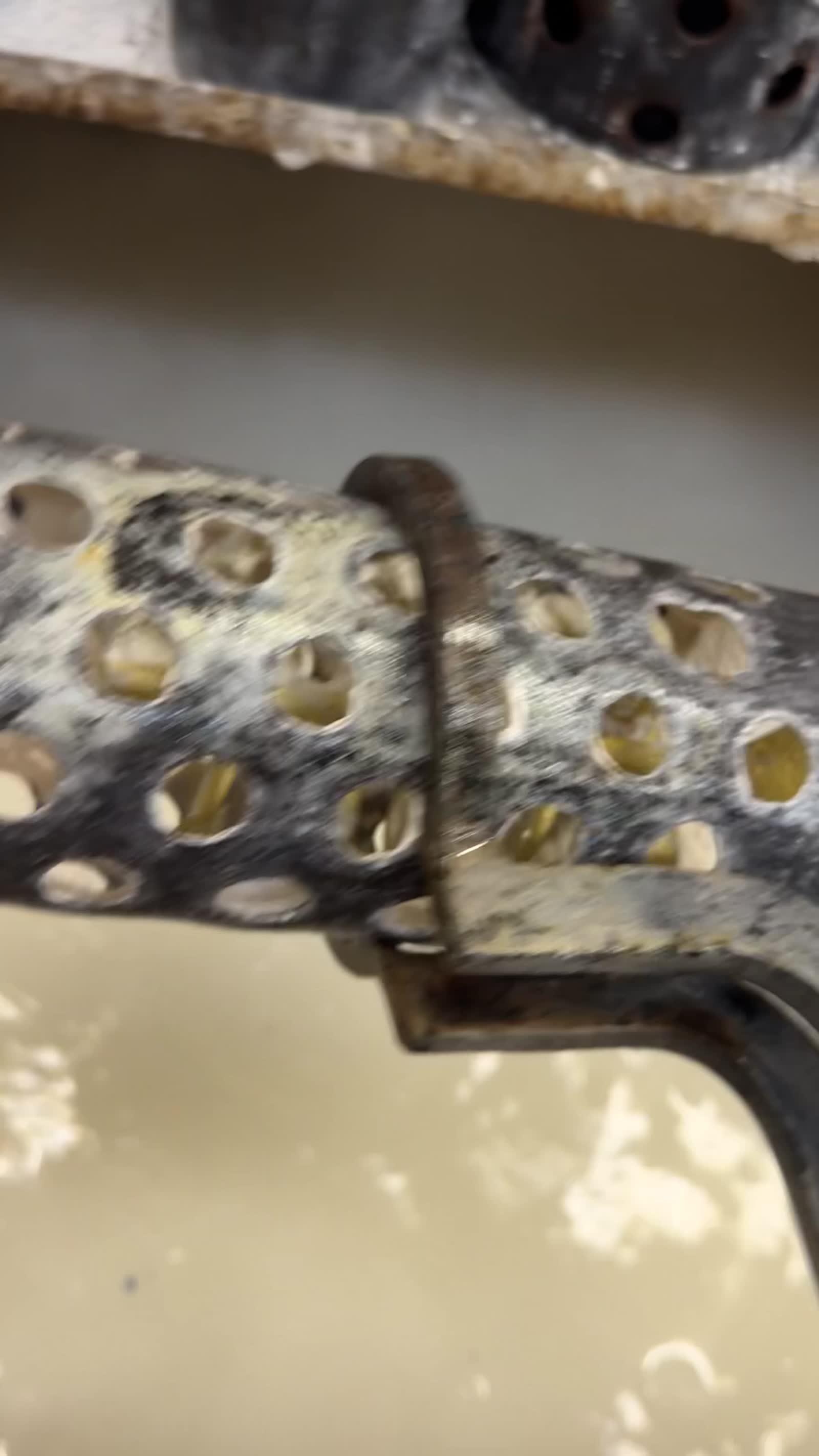

Сравнительная ёлка и раскрытие опоки
Различия, проявившиеся при ориентации и поддержках
В основной серии на Orange и Lime периодически появлялись трещины во время роста — примерно 1–2 модели из 12. На JEWELRY WAX Green / EWIC-3000 при тех же исходных файлах этого не наблюдалось.
Что изменили
Пересмотрели положение моделей и добавили поддержки в местах, где возникали напряжения. После этого трещины удалось убрать.
Почему это важно для сравнения
Качество печатной модели — часть исходных условий литья. Поэтому результат в металле нельзя отделять от того, насколько корректно для каждого материала выбраны ориентация и поддержки.
Что показывают приведённые тестовые отливки
Ниже — выводы именно по опубликованной серии и её фотографиям. Они описывают фактический результат в этих условиях, без переноса одной опоки на все возможные печи, формомассы и модели.
На большинстве таких моделей все три материала дали близкий по качеству результат.
На сложных участках различия становятся заметнее. В этой серии JEWELRY WAX Green / EWIC-3000 показал больший запас к отклонениям подготовки и режима, а результат Orange и Lime сильнее зависел от ориентации, поддержек и выбранного цикла.
Оба варианта дали качественные отливки. Отличия Orange и Lime при печати описаны на странице Citrus Cast; по этой литейной серии не требуется назначать им разные режимы прокалки.
Четыре разных программы дали отливки, но качество поверхности и результат на сложной геометрии различались. Это хорошо показывает, что сам факт получения металла ещё не означает одинаковый технологический запас режима.
Orange и Lime у другого ювелира

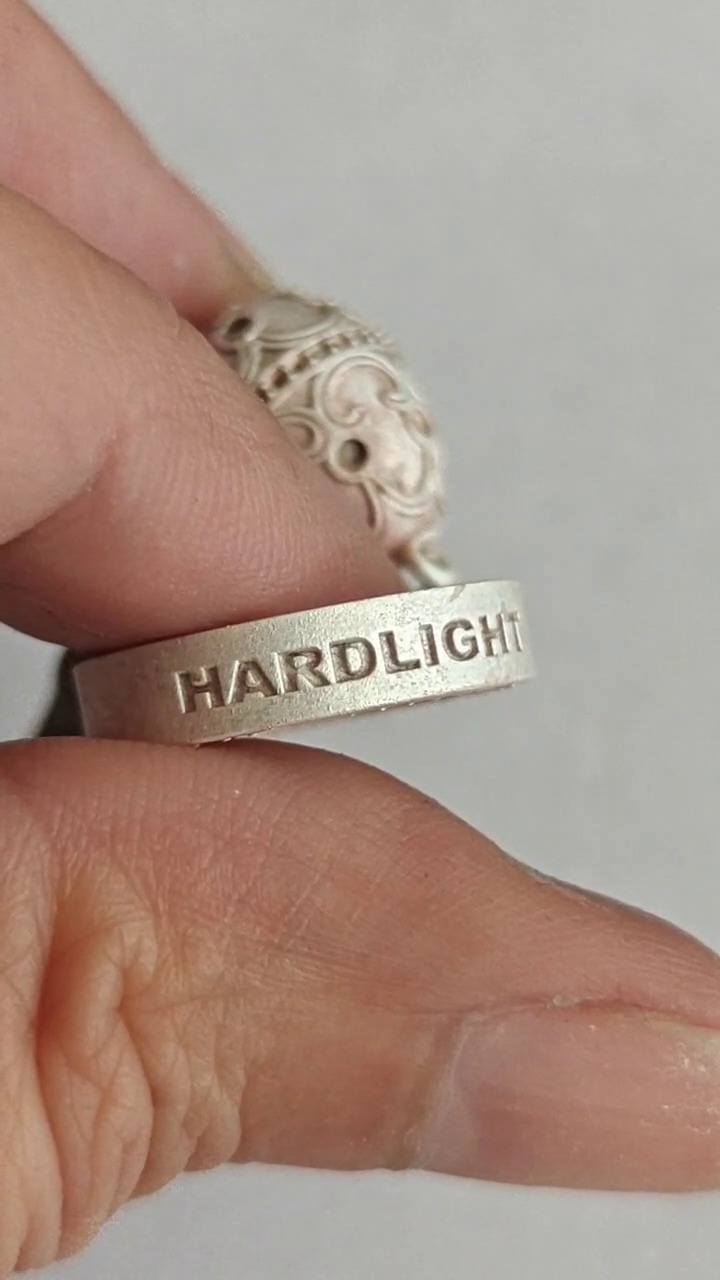

Другой практикующий ювелир независимо проверил оба варианта Citrus Cast на своём отлаженном процессе. Ниже — не контактные листы и не иллюстрации: это отдельные полноразмерные кадры непосредственно из двух видео проверки. В них видны ажурная геометрия, глубокий орнамент, мелкий рельеф и надпись HARDLIGHT.

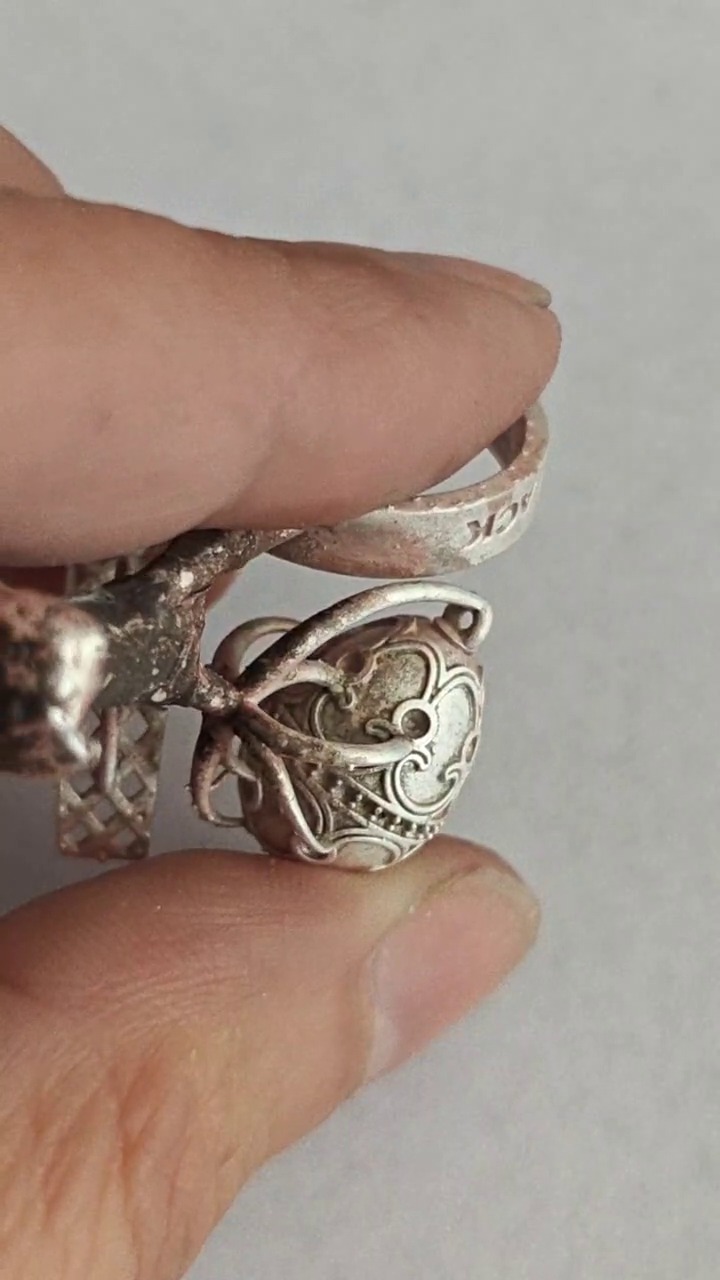

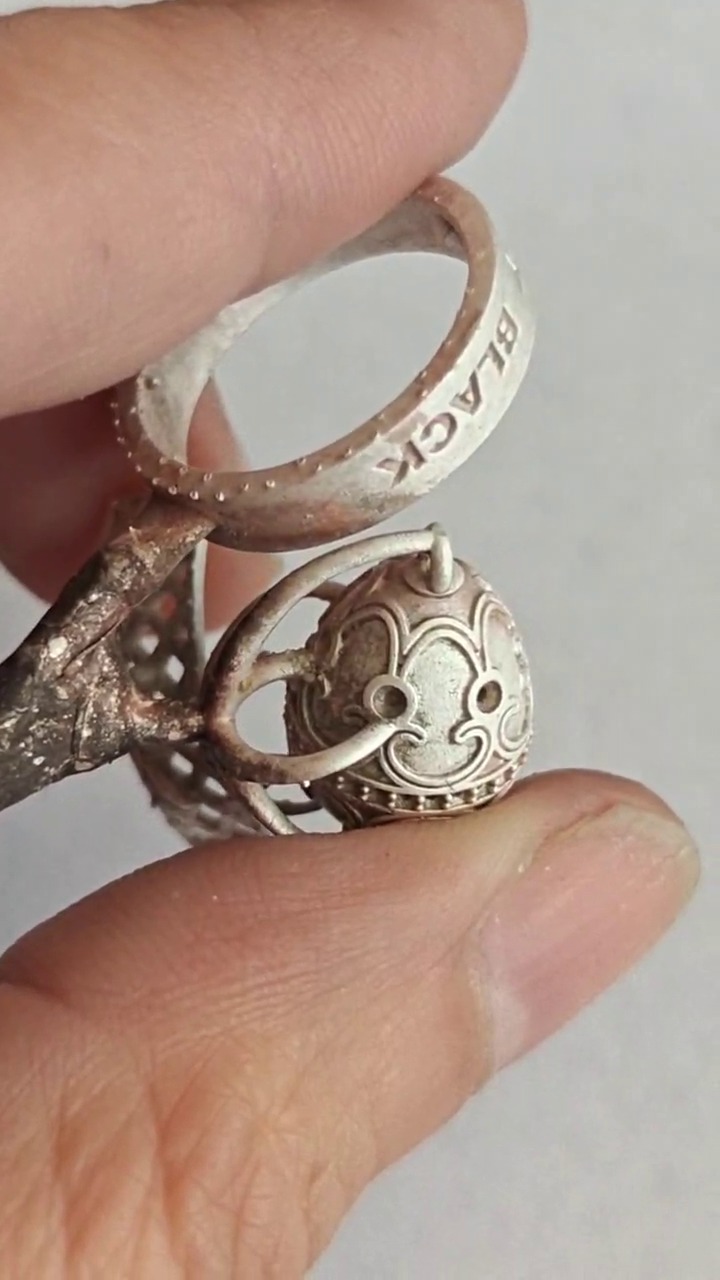

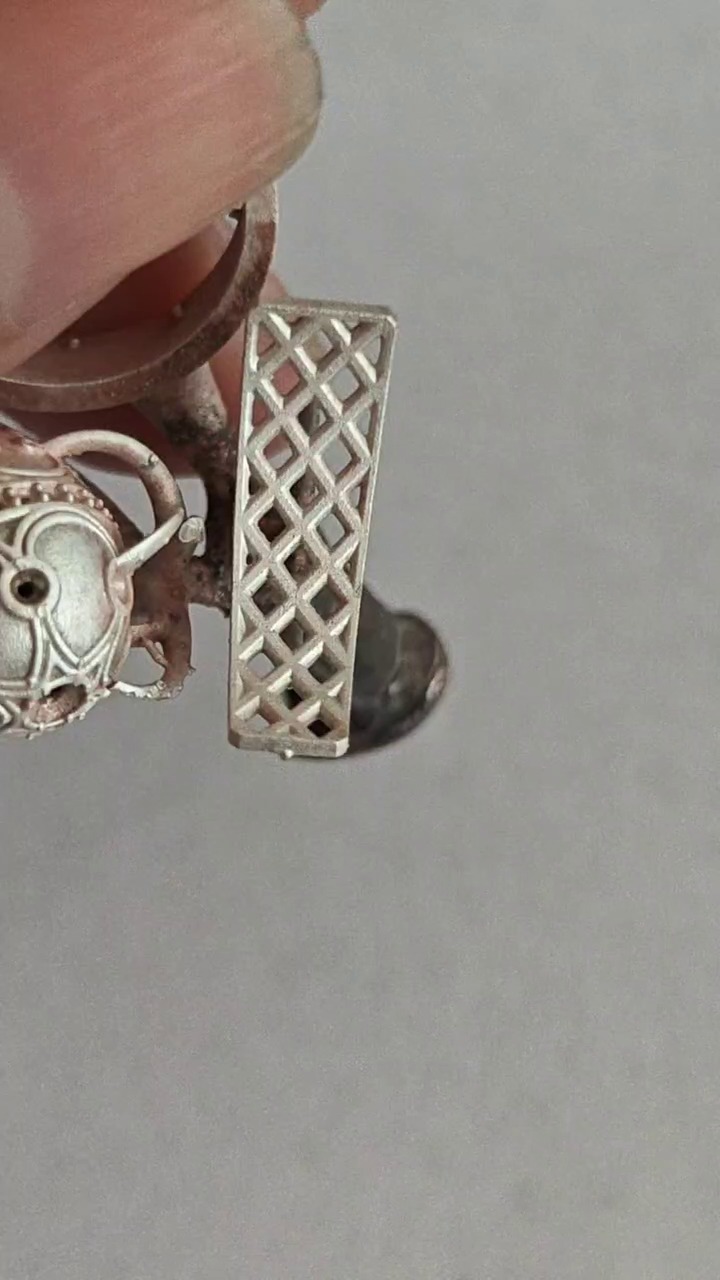

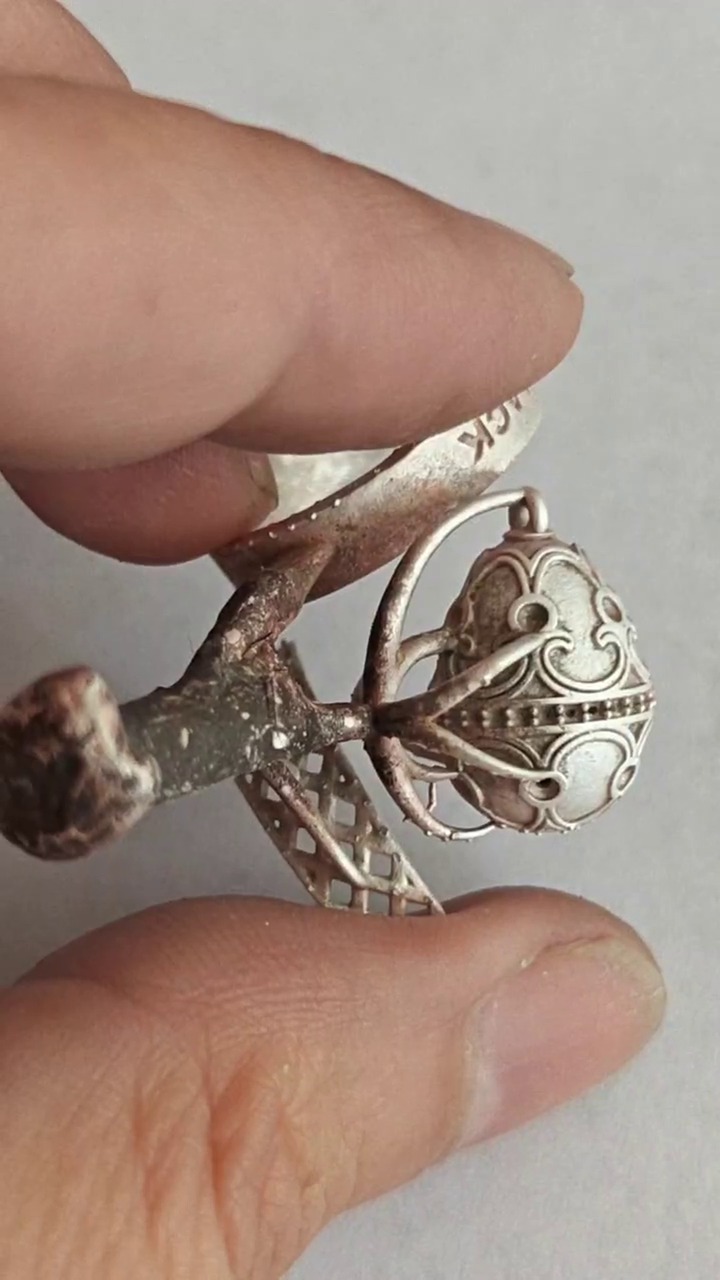

Citrus Cast Orange
Пять разных ракурсов готовой отливки из видео Ольги. Нажмите на любой кадр для просмотра в полном размере.

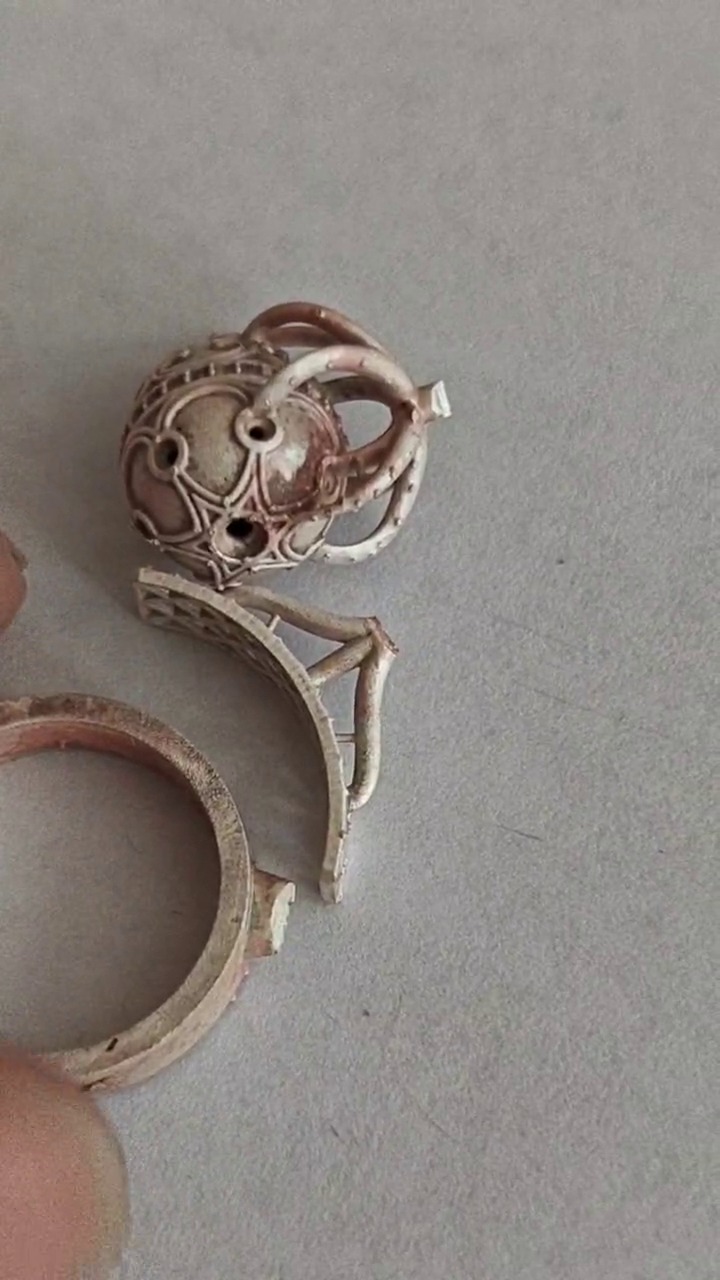

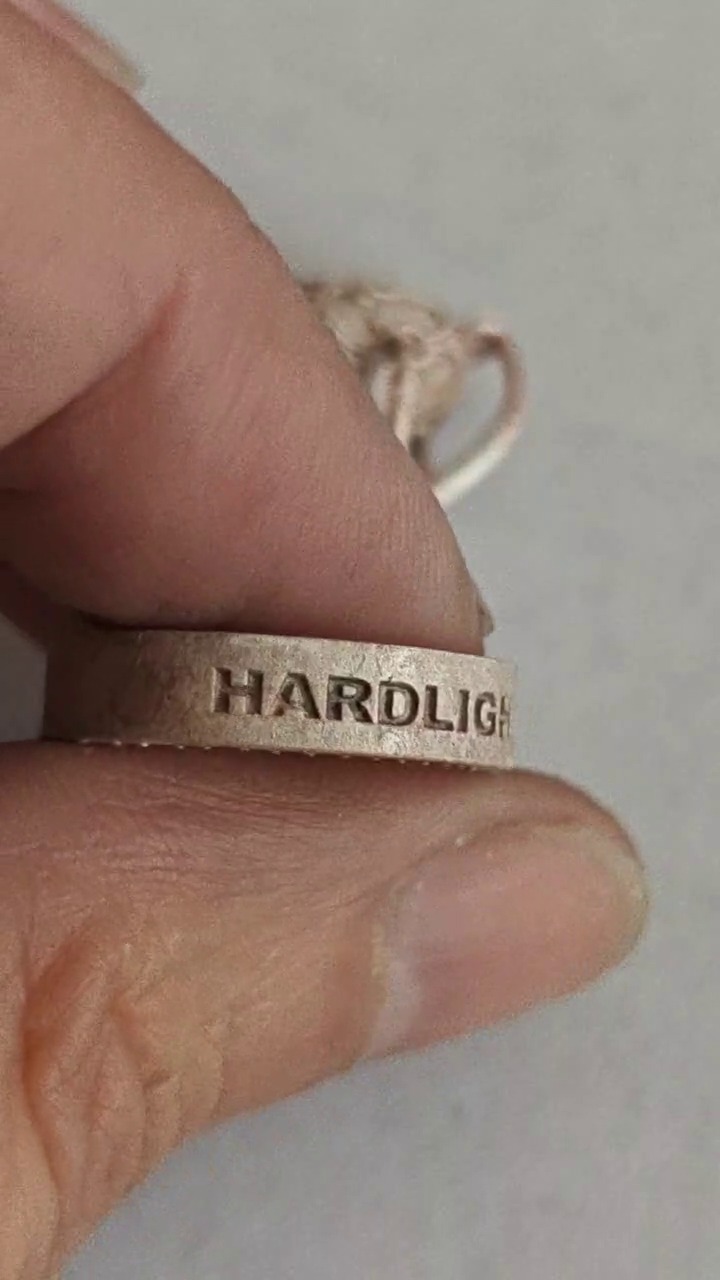

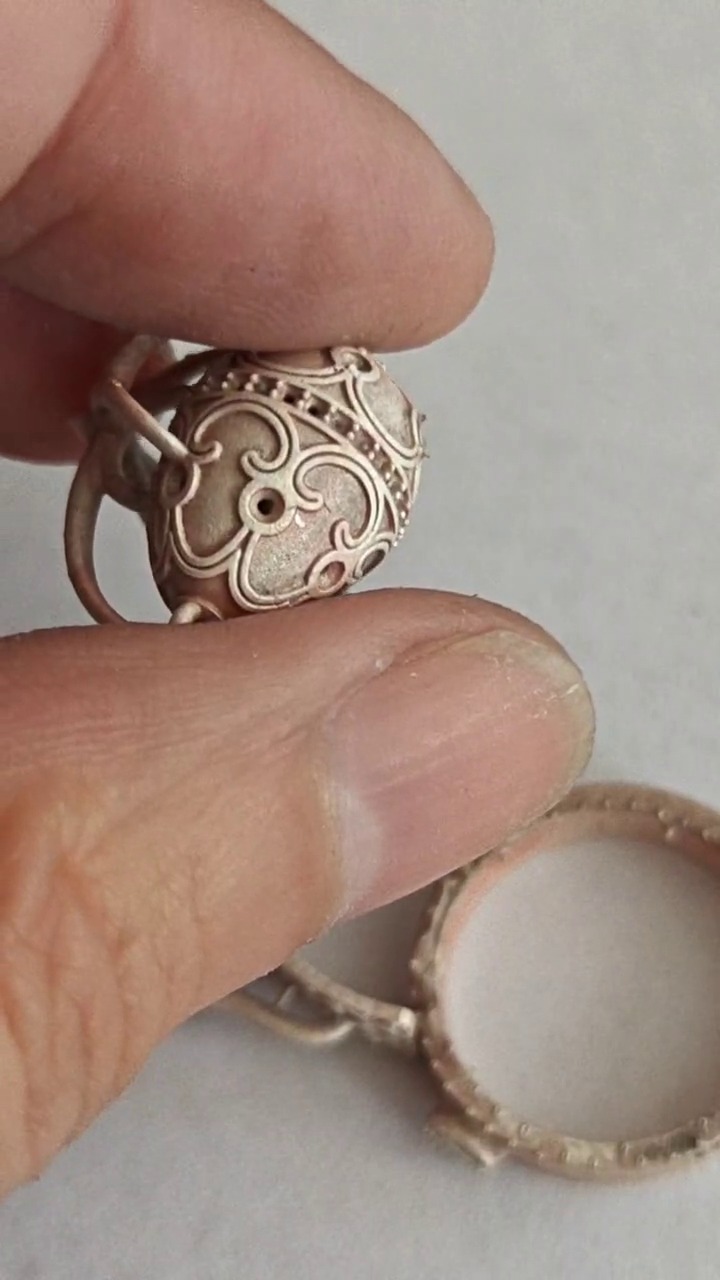

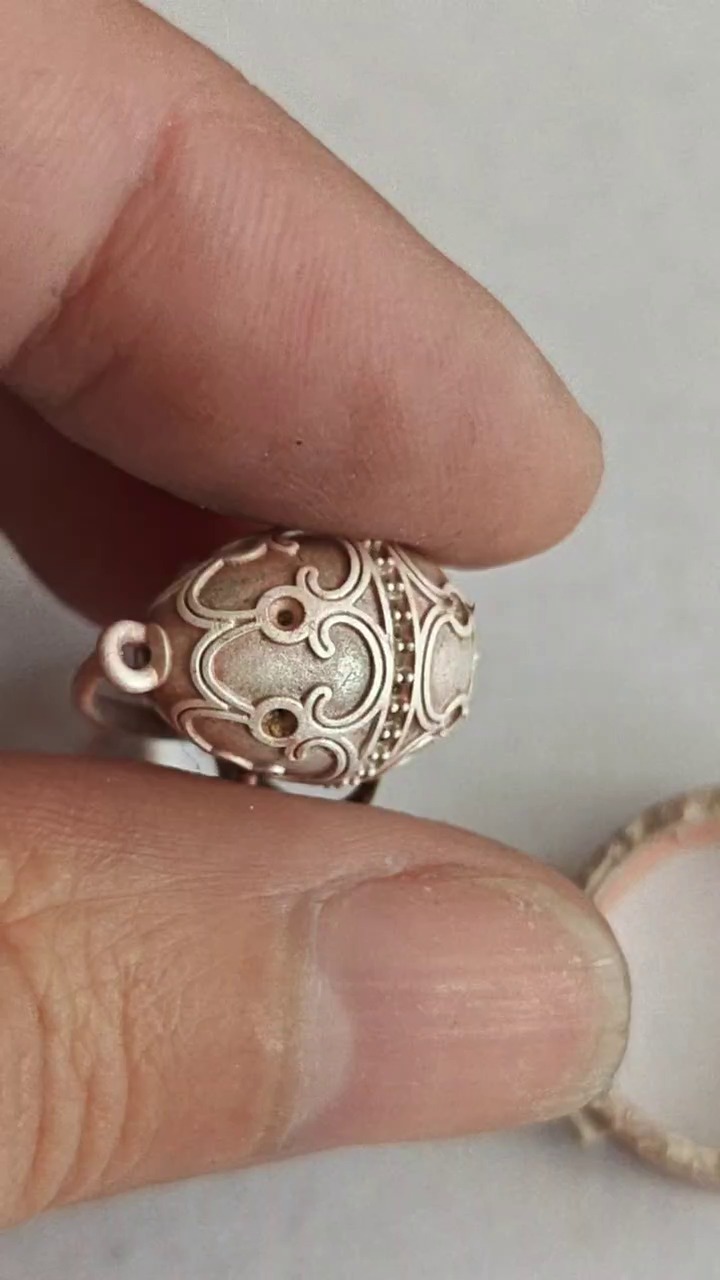

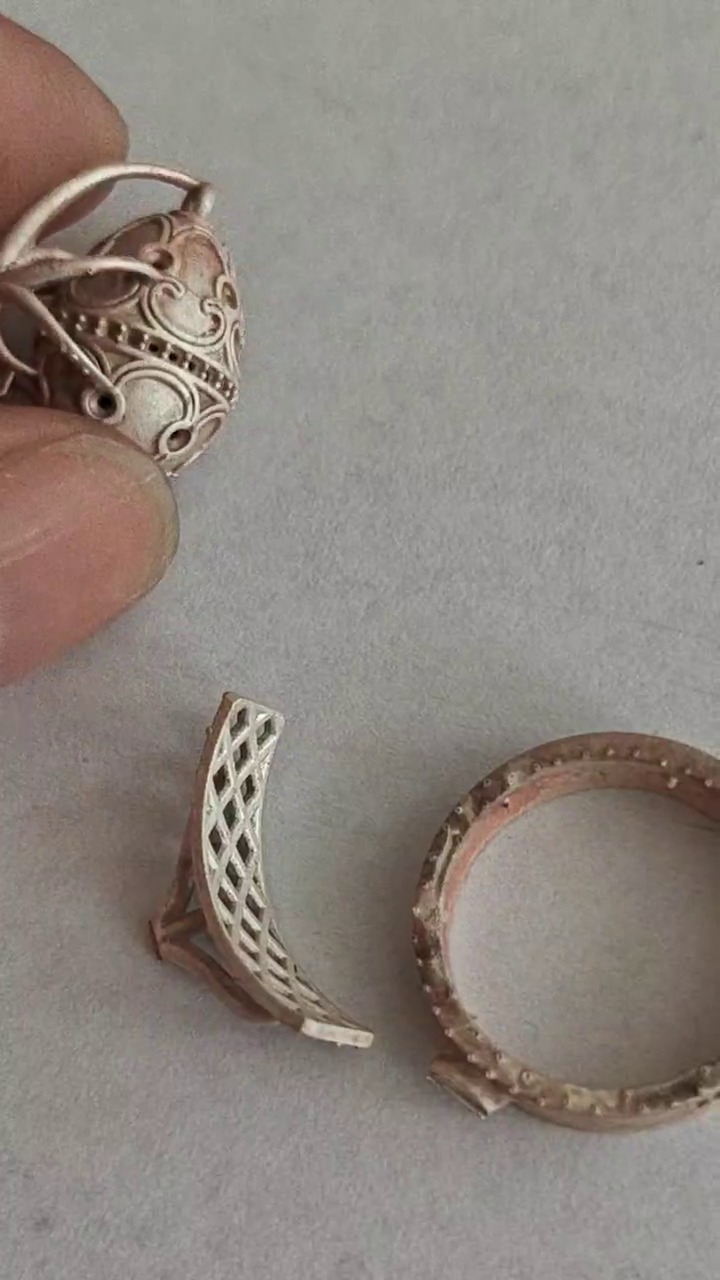

Citrus Cast Lime
Пять кадров второй отливки: общий вид, нижняя и боковая части, рельеф и маркировка.
В этой проверке оба варианта дали качественные отливки. Эти видео показывают именно результат в металле; различия Orange и Lime при печати — детализация Orange и более выраженное сглаживание Lime — описаны отдельно на странице материала.
Материал и цикл прокалки — два разных фактора
Главная ценность серии в том, что она позволяет не смешивать эти факторы. На общих ёлках можно сравнить материалы внутри одного режима, а четыре разные опоки показывают, насколько заметно меняется результат при изменении самого цикла.
- В двух опоках три материала проходили одинаковую формовку, прокалку и заливку. Поэтому различия результата там можно обсуждать при существенно меньшем числе переменных.
- На простых и средней сложности моделях все три материала дали близкий по качеству результат.
- Сложный рельеф лучше показывает технологический запас. Именно там сильнее проявились различия между материалами и чувствительность к режиму.
- Подготовка печати остаётся частью процесса. После изменения ориентации и поддержек трещины на Orange и Lime были устранены.
- Четыре заметно разных цикла дали отливки, но не одинаковый результат. Поверхность и сложная геометрия реагировали на программу печи, поэтому цикл оценивают не по факту «металл получился», а по качеству и повторяемости.
- Режим №2 оказался наиболее удачным в этой конкретной серии. Это вывод по приведённым опокам, а не универсальная программа для любой печи и формомассы.
